LM331是美国NS公司生产的性能价格比高、外围电路简单、可单电源供电、低功耗的精密电压/频率转换器集成电路。LM331动态范围宽达100dB，工作频率低到0.1Hz时尚有较好的线性度，数字分辨率达12位。LM331的输出驱动器采用集电极开路形式，因此可通过选择逻辑电流和外接电阻来灵活改变输出脉冲的逻辑电平，以适配TTL、DTL和CMOS等不同逻辑电路。LM331可工作在4.0V～40V之间，输出可高达40V，而且可以防止VCC短路。

特点：

?保证线性：0.01%(最大)

?低功耗：15mW 5V

?广泛的全面频率：1Hz to 100kHz

?脉冲输出兼容所有的逻辑形式

?宽动态范围：100db

功能说明：

1, CURRENT UOT PUT电流输入

2 ,REFERENCE CURRENT VOLTAGE 参考电压

3 ,LOGIC OUTPUT 逻辑输出

4 ,GND

5 ,R-C 定时器

6 ,THRESHOLD 阈值输入

7 ,COMPARATOR比较器输入

8 ,VCC

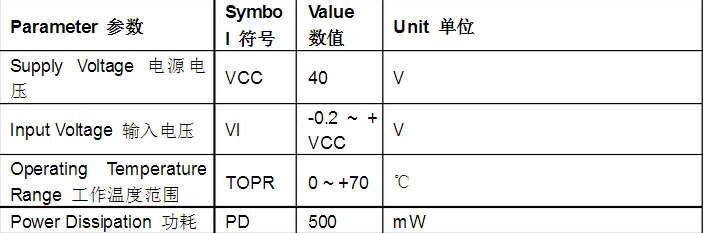

极限参数：

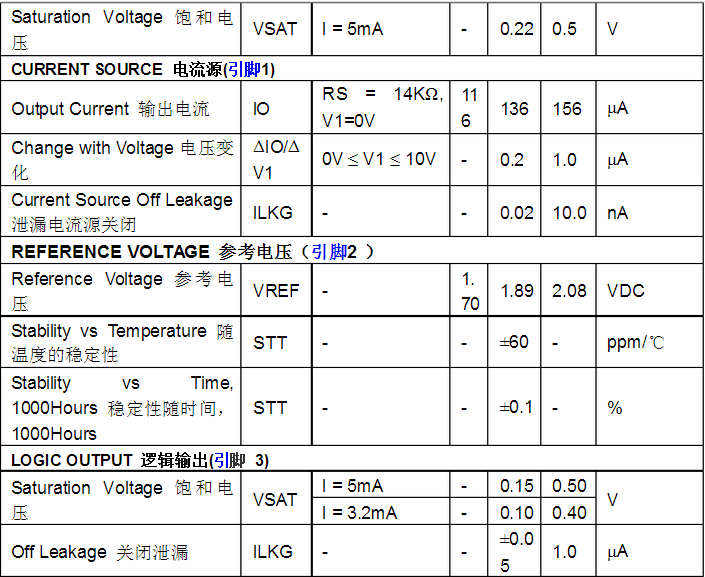

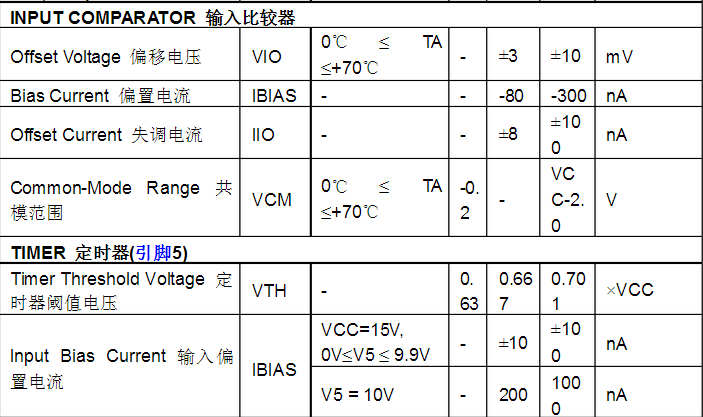

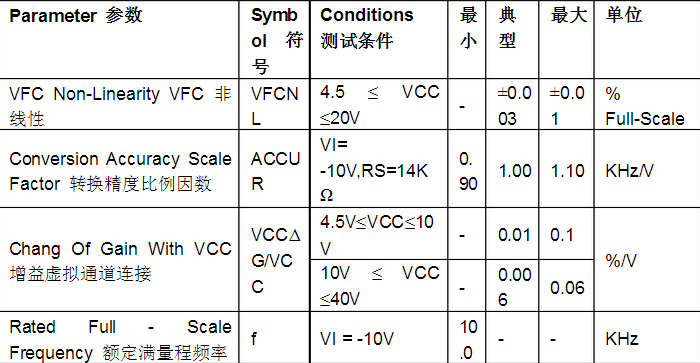

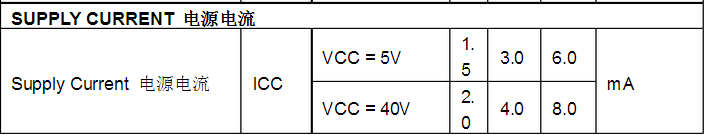

Electrical Characteristics电气特性：

应用电路：
