什么是BNC接头?BNC接头的种类、用途与接法图解

来源:华强电子网 作者:华仔 浏览:950

标签:

摘要: 什么是BNC接头?BNC接头也就是BNC插头,又叫Q9头,是一种标准的同轴电缆连接器,一般用于视频监控工程和网络工程中。用于实现从设备到电缆或从电缆到设备之间的抗干扰连接。

什么是BNC接头?BNC接头也就是BNC插头,又叫Q9头,是一种标准的同轴电缆连接器,一般用于视频监控工程和网络工程中。用于实现从设备到电缆或从电缆到设备之间的抗干扰连接。

什么是BNC接头?BNC接头的种类、用途与接法图解

bnc接头有别于普通15针d-sub标准接头的特殊显示器借口。由rgb三原色信号及行同步、场同步五个独立信号接头组成。主要用于连接工作站等对扫描频率要求很高的系统。bnc接头可以隔绝视频输入信号,使信号相互间干扰减少且信号频宽较普通d-sub大,可达到最佳信号响应效果。


BNC接头的种类


BNC头包括:

1. BNC-T型头,用于连接计算机网卡和网络中的缆线;

2. BNC桶型连接器,用于把两条细缆连接成-条更长的缆线;

3. BNC缆线连接器,用于焊接或拧接在缆线的端部;

4. BNC终端器,用于防止信号到达电缆断口后反射回来产生干扰。终端器是一种特殊的连接器,内部有一个精心选择的匹配网络电缆特性的电阻。每一个终端器必须接地。


BNC接头的用途


虽然分类很多,但是用途大多数情况下是相同的,具体如下:


1. BNC连接器用于射频信号的传输,包括模拟或数字视频信号的传输、业余无线电设备天线的连接、航空电子设备和其他的一些电子测试设备的连接;


2. BNC连接器在消费电子领域,用于视频信号传输的BNC连接器已为RCA端子取代,通过简单的转接器,RCA端子就可以在只具备BNC连接器的设备上使用;


3. BNC连接器主要用于连接工作站等对扫描频率要求很高的系统。目前它还被大量用于通信系统中,在高档的监视器、音响设备中也经常用来传送音/视频信号。

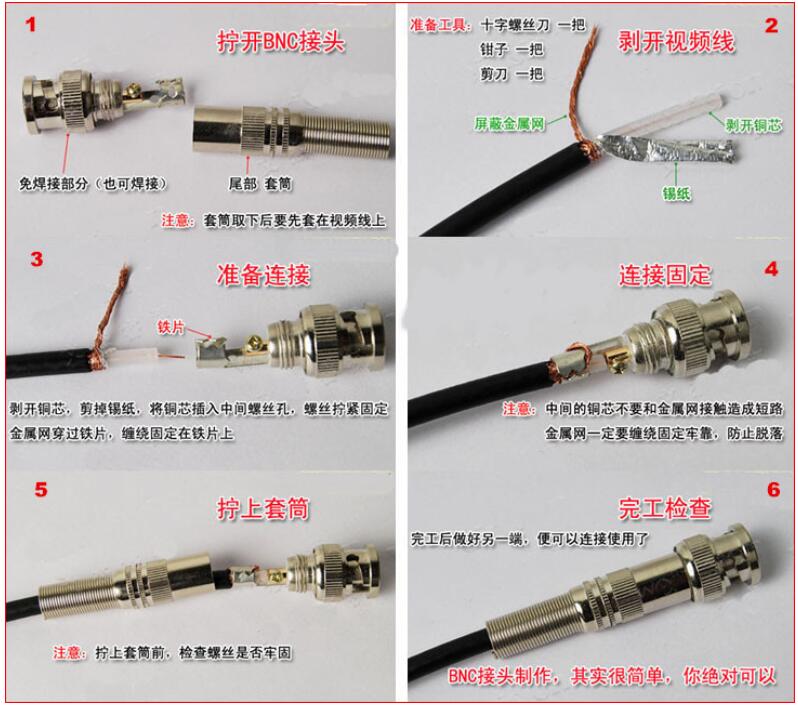

最后再来看看bnc接头接法步骤图解


最后再来看看bnc接头接法步骤图解
