现在，数码达人手上不但拥有一台手机，还有平板、手环、电子书等装备，出门携带多个USB充电器占用插座空间，部分充电器跟数码设备还相互不兼容，造成了许多不便。小米看到这一市场刚需，推出了首款69元的4口USB充电器，联合输出功率达到了35W，单口输出可达5V 2.4A，并带有智能识别和单口限流，这些细节的用料设计，增加了不少体验上的感受。而除了这些基本的功能，内部做工又是怎么样？为了解惑，我们拆一个看看。
先来看看外包装，包装盒还是小米一惯的简约风格，不过从包装盒看到生产厂址和时间单独贴出来了，不知道为啥，难道是方便更换代工厂么？
性能规格参数，产品型号为CDQ01ZM，输入支持100-240V全球宽幅电压，出差带到日本、美国也不用担心不能用；输出总体是5V 7A，35W，单口输出可达5V 2.4A，12W；代工厂是帝闻企业股份有限公司，小米旗下路由器的电源也多出自这个工厂；在台系电源里面，帝闻也算是大厂之一。虽然打上了小米的品牌，但还是由旗下生态链企业江苏紫米电子技术有限公司负责监制。
外包装盒与友商的单口电源作对比，的确相当的小巧！

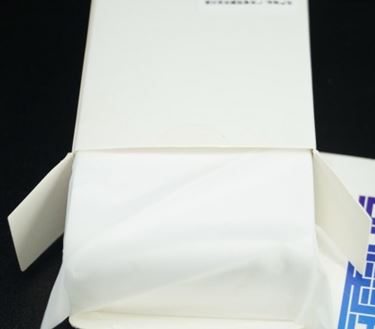

盒子里满满当当，没有固定卡位，没有防震泡沫塑料。就一个电源和一张说明书。

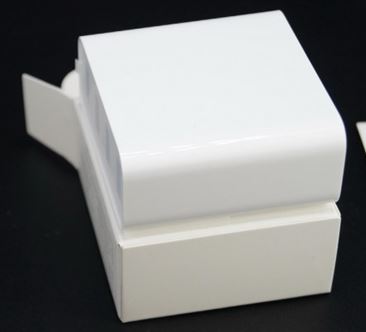

外包装盒子是专门为电源量身定做的，体积刚好。白色的外观采用了PC+ABS材料，并且做了UV cotaing工艺，看起来有一种钢琴烤漆的效果，优点是防刮耐磨，不过略粘指纹。

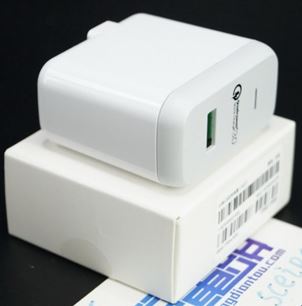

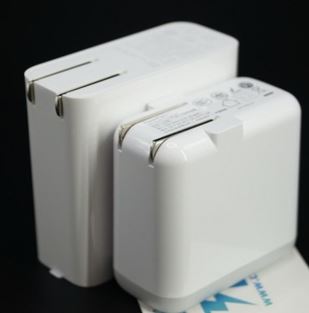

小米4口USB充电器与QC3.0单口充电器体积，同为折叠插头。
看厚度，小米4口USB充电器体积并不算太厚，这才是真正意义的便携多口电源。

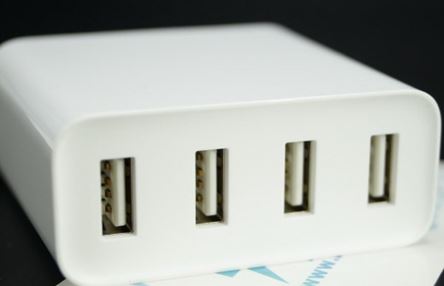

小米4口USB充电器朦胧美，小米很喜欢在白色上做文章。

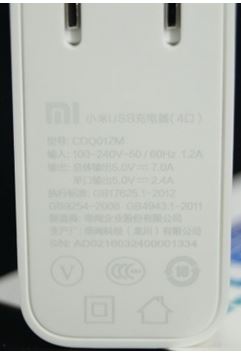

方便的折叠插脚设计。从铭牌上丝印的LOGO可见，小米4口USB充电器通过了CCC强制认证，并且符合美国能源部DOE5级能效。
说好的拆了他。消费类的充电器大多采用一体成型的外观看起来很简洁，由此可见采用了超声波封装，小米4口USB充电器也不例外，掌握方法后可以无损拆解。

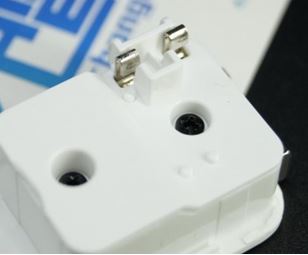

卡位式市电插头，AC插脚不可吸附，用了铜材，防止插拔过程中打火。

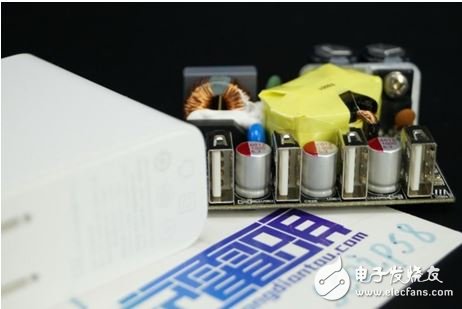

电源布局紧凑。

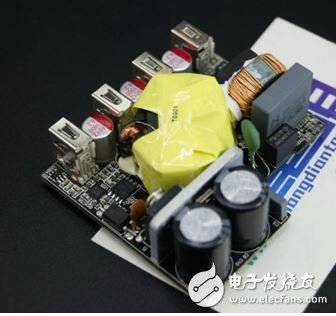

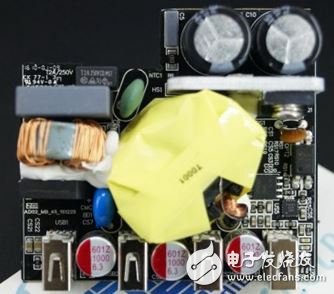

电源正面。

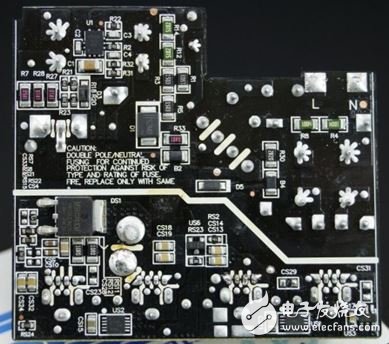

电源背面，黑化双面PCB看上去很高端。
初级保护电路。

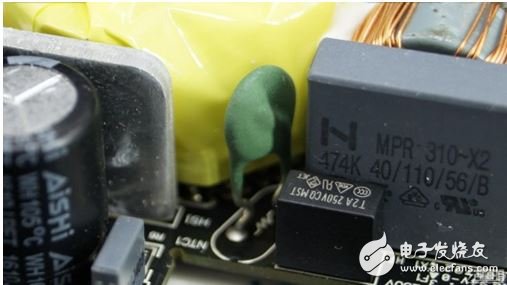

绿色的元件是NTC，可以有效地抑制开机浪涌电流。灰色的大方块是X电容。

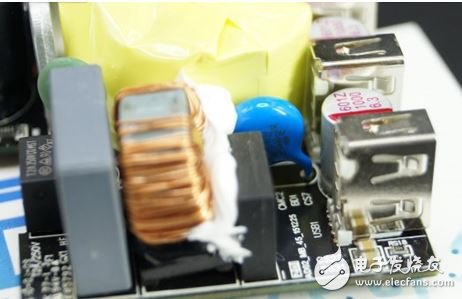

EMI与整流桥。整流桥的个头足以应付35W的输出功率。
蓝色Y电容能防止在充电时手机屏幕失灵。

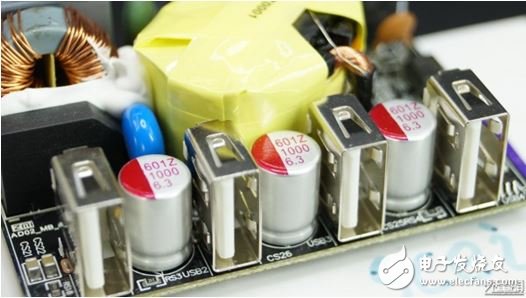

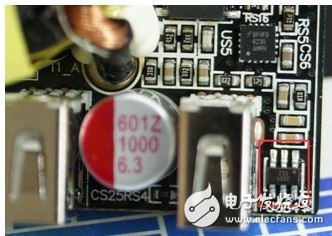

3枚固态电容并联为4u滤波，总容量3000微法。4个USB插座磁铁都不吸，猜测是铜质的，不易生锈，好评。

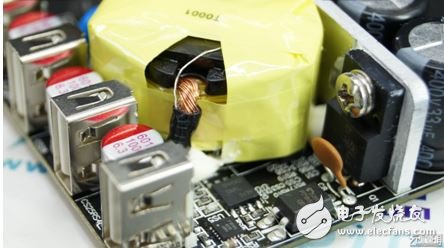

变压器粗壮的绕组。值得一提的是次级线圈采用多股绕组，高频下，性能更好。
主开关管厚实的散热片。

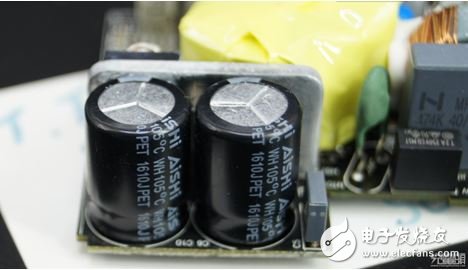

AISHI品牌耐105摄氏度高温主电容。
两枚并联的主电容耐压400v总容量66微法。
这颗灰色方块电容作用是用来缓冲漏感的电压，通俗点说就是吸收尖峰电压保护MOS不被尖峰电压击穿。
电路板上有手工补焊的痕迹。

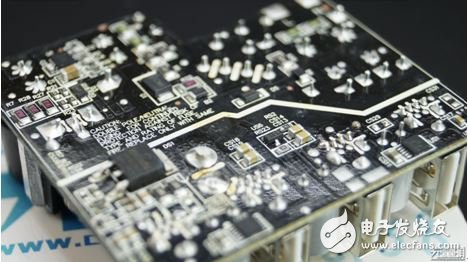

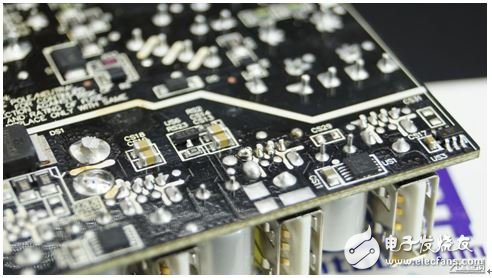

背部整体做工还是很漂亮的。

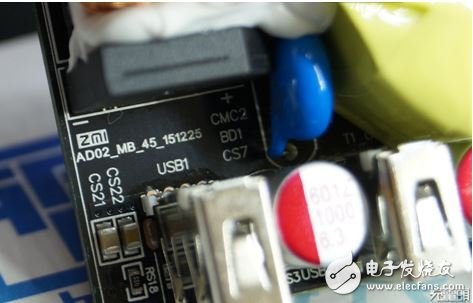

从PCB上的编号可见ZMI的品牌丝印LOGO，这款充电器内部研发代号为AD02_MB_45，在2015年12月25日已经开发好。

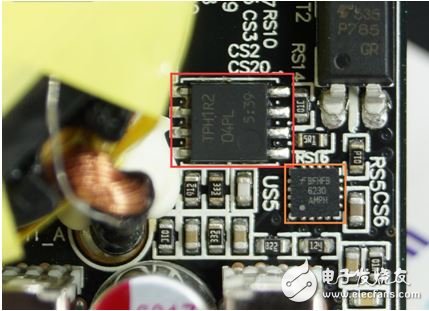

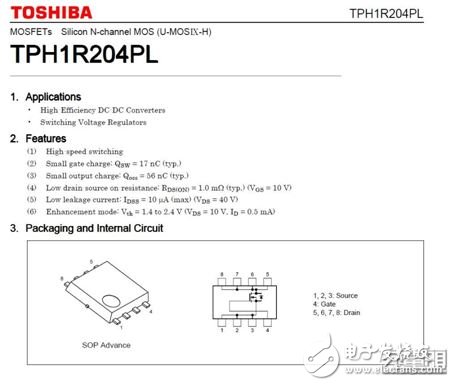

红框东芝MOS型号TPH1R204。橙框仙童公司型号FAN6230A同步整流控制器。

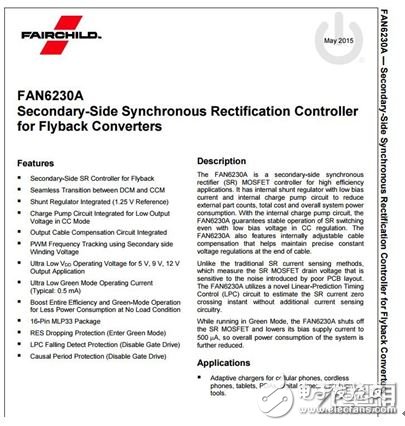

FAN6230AMPX自带输出电压反馈，无需外部基准元件，配合自家前级。同步整流的同时，还能调节输出电压。
东芝同步整流管，性能比较强。

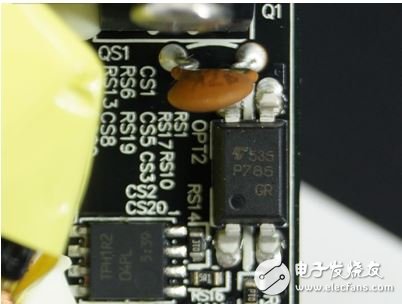

TOSHIBA晶体管光耦TLP785（P785）。

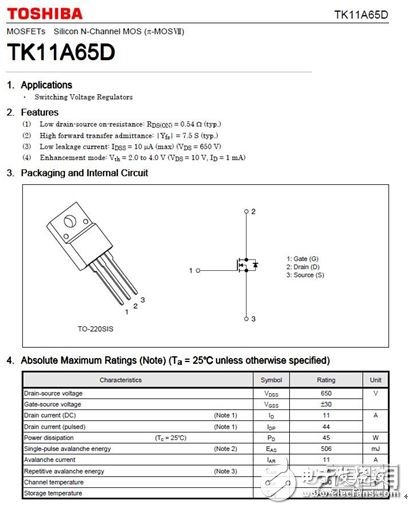

主控开关型号K11A65D。
从型号可以看出是11A电流耐压650V。

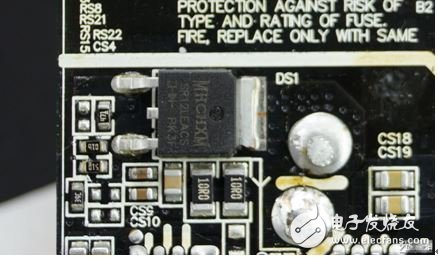

海矽美（MHCHXM）肖特基二极管型号SR12LEACS。轻载的时候，同步整流管不导通，由肖特基整流，降低轻载功耗。

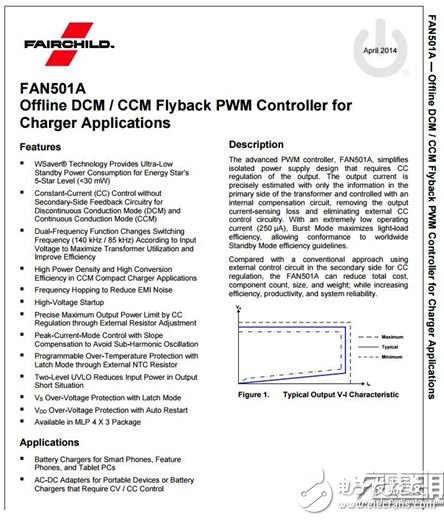

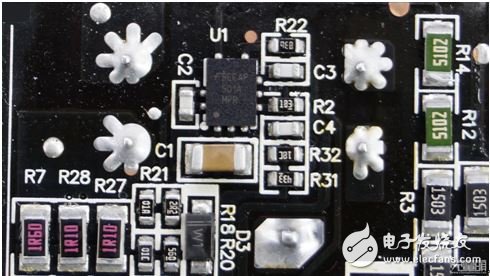

仙童FAN501A PWM主控。
文档上说空载貌似是过了能源之星五级。

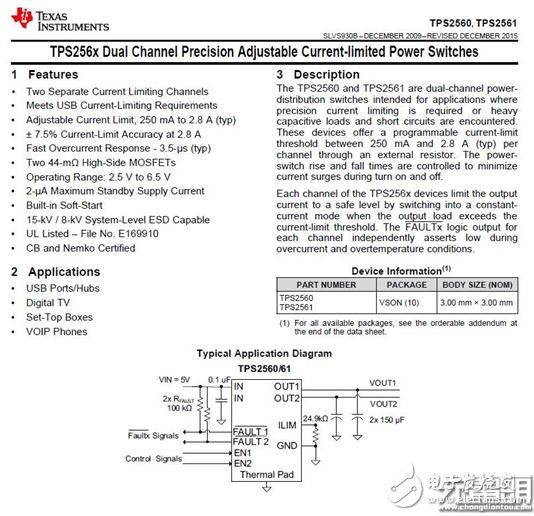

每两组USB使用了一颗来自德州仪器型号TPS2560双通道精密可调节限流电源开关。
TPS2560最大可输出2.8A的电流，且内置两路44毫欧高侧MOS，从硬件上做了限流保护处理，作为USB多口充电器的关键安全屏障，避免了过流过压对手机、平板等设备的伤害。
橙框来自德州仪器型号TPS2560双通道精密可调节限流电源开关。红框为双路2.4A智能识别IC， 来自semihigh芯卓微的型号UC2634 ，符合BC1.2规范，能解决iPhone和Android两大阵营智能机的充电兼容问题。
双路2.4A智能识别IC UC2634 正反面各一颗。
拆解总结：小米4口USB充电器从拆解上来看，采用了大量知名品牌供应商提供的元器件，内部用料可圈可点。35W的功率设计得比较巧妙，兼顾了体积和便携性，实际应用中可以同时满足3台iPad和1台iPhone充电。售价方面，同规格的充电器在百元价位，这款充电器性价比还算不错。作为普通消费者而言，同时买4个单口USB充电器预算比单独购买1个4口充电器投入更多，小米4口USB充电器完全可以替代原装充电器，这才是打动用户下单的关键。最后，看完拆解，69元的价格你会买么？
