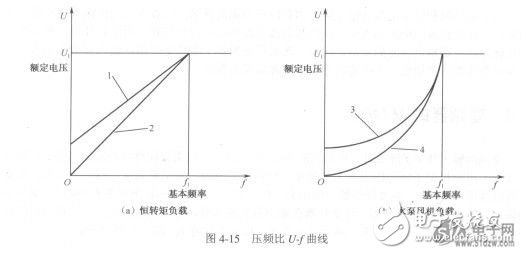

图4-15中，曲线l为电动机拖LXT905LC动恒转矩负载时，进行了低频补偿的U-f曲线，曲线2为电动机拖动恒转矩负载时，没有低频补偿的U-f曲线；曲线3为电动机拖动水泵风机负载时，进行了低频补偿的Uf曲线；曲线4为电动机拖动水泵风机负载时，没有低频补偿的砂厂曲线。

从图4-15也可以看出，由于电动机不能工作在高于额定电压的状态下，变频器在高于基本频率fi时，增加，输出电压U不变，维持在额定电压，所以Uf曲线变成了水平的直线，根据式（4-4），这将导致磁通西。随的提高而降低，转矩也降低，电动机变成了恒功率调速，以恒转矩调速（U等于定值）为例，画出磁通多。的变化曲线如图4-16所示。

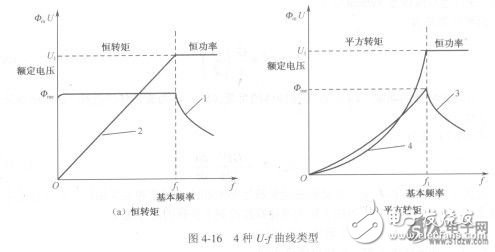

图4-16中，曲线2为电动机拖动恒转矩负载时，没有低频补偿的U-f曲线，曲线1为与曲线2对应的磁通变化曲线，低于基本频率^时为恒定磁通（pme，对应为恒转矩调速方式。厂高于基本频率fi时，磁通西。为的倒数变化函数，对应为恒功率调速；曲线4为电动机拖动平方转矩负载时，没有低频补偿的U厂曲线，曲线3为与曲线4对应的磁通变化曲绒，低于基本频率fi时对应为平方转矩调速方式，高于基本频率fi时，磁通中为的倒数变化函数，对应为恒功率调速。
