绝缘电阻测试仪怎么使用?需要准备什么工作?

来源:华强电子网 作者:华仔 浏览:38

标签:

摘要: 绝缘电阻是生活中使用广泛的电器元气,而且在使用电阻过程中也会进行专业的测量和检测仪器,从而确保电阻性能,那么绝缘电阻测试仪怎么使用呢?跟随小编一起看下吧。

绝缘电阻是生活中使用广泛的电器元气,而且在使用电阻过程中也会进行专业的测量和检测仪器,从而确保电阻性能,那么绝缘电阻测试仪怎么使用呢?跟随小编一起看下吧。

绝缘电阻测试仪准备工作

(1)测量前必须将被测设备电源切断,并对地短路放电,决不允许设备带电进行测量,以保证人身和设备的安全。

(2)对可能感应出高压电的设备,必须消除这种可能性后,才能进行测量。

(3)被测物表面要清洁,减少接触电阻,确保测量结果的正确性。

(4)测量前要检查兆欧表是否处于正常工作状态,主要检查其“0”和“∞”两点。即摇动手柄,使电机达到额定转速,兆欧表在短路时应指在“0”位置,开路时应指在“∞”位置。

(5)兆欧表 [1] 使用时应放在平稳、牢固的地方,且远离大的外电流导体和外磁场。

绝缘电阻测试仪

绝缘电阻测试仪

绝缘电阻测试仪怎么使用?绝缘电阻测试仪使用步骤:

使用接地电阻测试仪测量步骤

1)将两个接地探针沿接地体辐射方向分别插入距接地体20m、40m的地下,插人深度为400mm,

2)将接地电阻测量仪平放于接地体附近,并进行接线,接线方法如下:

①用最短的专用导线将接地体与接地测量仪的接线端“E1”(三端钮的测量仪)或与C2、”短接后的公共端(四端钮的测量仪)相连。

②用最长的专用导线将距接地体40m的测量探针(电流探针)与测量仪的接线钮“C1”相连。

③用余下的长度居中的专用导线将距接地体⒛m的测量探针(电位探针)与测量仪的接线端“P1”相连。

3)将测量仪水平放置后,检查检流计的指针是否指向中心线,否则调节“零位调整器”使测量仪指针指向中心线。

4)将“倍率标度”(或称粗调旋钮)置于最大倍数,并慢慢地转动发电机转柄(指针开始偏移),同时旋动“测量标度盘”(或称细调旋钮)使检流计指针指向中心线。

5)当检流计的指针接近于平衡时(指针近于中心线)加快摇动转柄,使其转速达到120r/min以上,同时调整“测量标度盘”,使指针指向中心线。

6)若“测量标度盘”的读数过小(小于1)不易读准确时,说明倍率标度倍数过大。此时应将“倍率标度”置于较小的倍数,重新调整“测量标度盘”使指针指向中心线上并读出准确读数。

7)计算测量结果,即R地=“倍率标度”读数ד测量标度盘”读数。

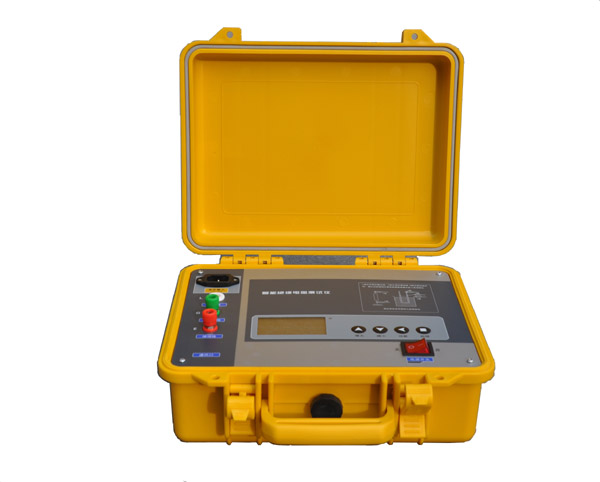

绝缘电阻测试仪

绝缘电阻测试仪

以上是关于绝缘电阻测试仪使用以及准备工作的具体介绍说明,测试仪的使用方便了我们更好的进行电阻测量,从而确保了我们的电阻使用更加方便,性能效果也更好。
