多路复用器是一种接收多个输入并输出单个选定数据的设备，就像加法器和减法器一样，多路复用器也是组合设备。布尔函数也可以使用多路复用器来实现，那么如何使用多路复用器实现布尔函数？

函数的最小项可以在多路复用器中生成，其电路与选择线相连。 数据输入可以选择单独的最小项。 这就是n可变函数的实现方式对于2n条选择线和n条选择线的输入数据线的多路复用器的可能。 输入数据线将用于每个最小项。

还有一种更有效的实现布尔表达式的方法。 n个变量的函数可以通过具有n-1条线的多路复用器来实现。 第一个n-1变量用作选择输入。 操作的其余变量用于数据输入。 如果每个数据输入表示剩余变量，则多路复用器将为a，a'，1或0。

我们可以以布尔代数为例。

F（a，b，c）= ∑（1）

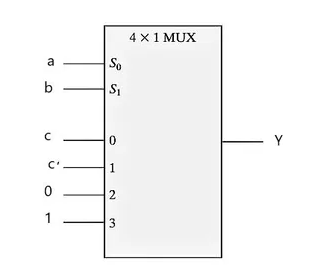

如下所示，可以使用4：1 多路复用器来实现三个变量的功能。

布尔函数的实现

两个变量a和b以一定顺序应用于选择线。 a连接到S1输入，b连接到S0输入。 函数的真值表确定多路复用器输入线的值。 当ab = 00时，输出c等于c，因为当c = 0时F = 0，而当c = 1时F =1。数据输入0需要变量c的输入。

多路复用器以某种方式工作。 当ab的值为零时，数据输入0出现在输出中。 因此，输出等于c。 数据线1、2、3也需要输入，并且可以类似地确定。 输入来自函数F，输入为ab = 01、10、11。我们可以通过此说明找出数据线的输入。

此示例显示了在具有n – 1条选择线和2n-1条数据线的多路复用器的帮助下，实现由n个变量组成的布尔函数的典型步骤。 首先描述布尔函数的真值表。 给定过程的主要n-1个变量将应用于多路复用器的选择输入。 对于选择线的每个单个组合，将输出计算为最后一个变量的函数。 该过程具有一组特定的值。 函数的值可以是0或1，或者是变量或变量的补码。

现在让我们举一个更重要的布尔函数的例子。

F（A，B，C，D）= ∑（1、3、5、7、9、11、13、15）

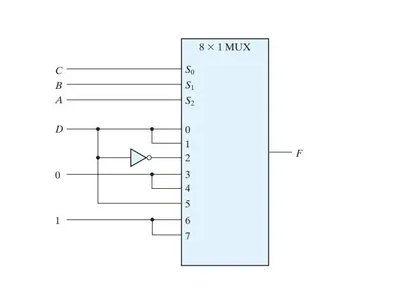

多路复用器可以通过三条选择线和八条输入线（基本上是8：1 多路复用器）来实现此布尔函数。 该多路复用器如图所示。

8 x 1 多路复用器

现在，应该将第一个变量A连接到选择线S2，以确保B和C的对应选择线变为S1和S0。 该函数的真值表如前所述。 多路复用器输入线的值是从该真值表计算得出的。 数据行号由变量ABC的二进制组合确定。

如果ABC = 101，则F为D。由此，可以计算出数据输入线5接收的输入为D。逻辑0和逻辑1是两个固定值。 逻辑0表示逻辑低电平或等效于地，逻辑1表示逻辑高电平或输入电源信号。

以上就是使用多路复用器实现布尔函数的相关内容，希望能帮助到大家！
