在当今数字化时代，电子设备的普及程度和复杂性都在不断提升。从智能手机、平板电脑到各种智能穿戴设备，这些产品在为人们的生活和工作带来便利的同时，也面临着诸多挑战。其中，静电放电（ESD）和浪涌电压等潜在威胁，时刻可能对设备的敏感电路造成损害。为了应对这些挑战，华悦芯推出了一系列高性能的 1-Line Bi-directional TVS Diode（单线双向瞬态电压抑制二极管），这些产品凭借其卓越的性能和广泛的应用领域，成为了电子设备防护的理想选择。
华悦芯单线双向瞬态电压抑制二极管系列产品优势
超低电容与快速响应
华悦芯单线双向瞬态电压抑制二极管均采用了先进的单片硅技术，能够在极短的时间内响应瞬态电压变化，同时保持极低的电容值（通常在 0.3pF 至 15pF 之间）。例如，RClamp0531T 的典型电容值仅为 0.3pF，这意味着它们几乎不会对高速数据信号的完整性造成影响，能够有效保护 5G、USB 3.0 等高速数据接口免受 ESD 的干扰。
高 ESD 防护能力
所有产品均符合 IEC 61000-4-2 标准，如 UClamp05031ZA 、UClamp0501T、RClamp0531T和RClamp04041PW，其能够承受 ±30kV 的空气放电和 ±30kV 的接触放电，这种强大的 ESD 防护能力使其能够轻松应对日常使用中可能遇到的各种静电威胁，如人体接触、设备插拔等场景。
小尺寸与高集成度
华悦芯的 TVS 二极管采用了超小尺寸的封装设计，如 DFN1006-2L（1.0×0.6×0.5mm）和 DFN0603-2L（0.6×0.3×0.3mm）。这些小巧的封装不仅节省了宝贵的 PCB 空间，还便于集成到各种便携式设备中。例如，UClamp05011ZA 的封装尺寸仅为 0.6×0.3×0.3mm，非常适合用于智能手机、平板电脑等对空间要求极为苛刻的设备。
低钳位电压与高可靠性
在面对 ESD 或浪涌冲击时，这些 TVS 二极管能够迅速将电压钳制在一个安全范围内，防止过高的电压对后端电路造成损坏。例如，RClamp0531T 在 6A 的脉冲电流下，钳位电压为 8.8V 至 9.2V，远低于其他同类产品。这种低钳位电压特性能够有效保护敏感的集成电路，确保设备在遭受 ESD 或浪涌冲击后仍能正常工作。
环保材料
部分产品（如 UClamp05011ZA）采用无铅封装材料，符合 RoHS 指令，不仅符合环保要求，还为用户提供了更安全、更健康的产品选择。
应用领域
华悦芯的单线双向瞬态电压抑制二极管广泛应用于以下领域：
消费电子
智能手机、平板电脑、笔记本电脑、智能穿戴设备等消费电子产品中，这些设备通常具有多种接口，如 USB、HDMI、Display Port 等，需要可靠的 ESD 保护。例如，UClamp5031PW 可用于保护手机的 USB-C 接口，防止因插拔过程中产生的静电对内部电路造成损害。
通信设备
5G 基站、路由器、交换机等通信设备中，高速数据传输线路需要高性能的 ESD 保护，以确保信号的完整性和设备的可靠性。RClamp0531T 和 RClamp0521PA 等产品凭借其低电容和快速响应特性，能够有效保护这些设备的高速数据接口。
工业控制
工业自动化设备、仪器仪表等工业领域中，设备通常需要在较为恶劣的环境下工作，面临着更高的 ESD 和浪涌风险。这些 TVS 二极管能够为工业设备提供强大的防护，减少因电气干扰导致的设备故障。
产品的差异性特征与选型建议
根据工作电压选型
华悦芯的 TVS 二极管涵盖了多种工作电压范围。例如，UClamp1211P 的工作电压为 12V，适用于需要保护 12V 电源线或数据线的场景；而 RClamp0531T 和 UClamp0501T 等产品的工作电压为 5V，更适合于常见的 5V 电源和数据接口保护。用户在选型时应根据实际电路的工作电压选择合适的产品。
根据电容要求选型
对于高速数据接口，如 USB 3.0、HDMI 等，需要选择电容值尽可能低的 TVS 二极管，以减少对信号完整性的影响。例如，UClamp05011ZA 的典型电容值为 3pF，最大值为 3.5pF，非常适合用于这些高速接口的保护。而对于一些对电容要求不那么严格的低速信号线或电源线，可以选择电容值稍高的产品，如 UClamp05031ZA，其电容值在 15pF 至 20pF 之间。
根据 ESD 防护等级选型
不同的应用场景对 ESD 防护等级的要求有所不同。如果设备主要用于室内环境，且用户接触频率较低，可以选择 ESD 防护等级稍低的产品，如 UClamp5031PW，其能够承受 ±20kV 的空气放电和 ±20kV 的接触放电。而对于一些需要在复杂环境下使用，且用户接触频繁的设备，如智能手机、平板电脑等，应选择 ESD 防护等级更高的产品，如 UClamp05031ZA 和 RClamp0531T，它们能够承受 ±30kV 的空气放电和 ±30kV 的接触放电。
根据封装尺寸选型
对于空间受限的便携式设备，如智能手机、智能手表等，应优先选择封装尺寸更小的产品，如 UClamp05011ZA 和 UClamp05031ZA，它们的封装尺寸仅为 0.6×0.3×0.3mm。而对于一些对空间要求相对宽松的设备，可以选择封装尺寸稍大的产品，如 RClamp0531T 和 UClamp5031PW，其封装尺寸为 1.0×0.6×0.5mm。
根据浪涌防护能力选型
在一些需要应对雷击浪涌等高能量冲击的场景中，应选择浪涌防护能力更强的产品。例如， UClamp05031ZA 符合 IEC 61000-4-5 标准，能够承受 8A 的浪涌电流（8/20μS），适用于需要更高浪涌防护等级的应用。

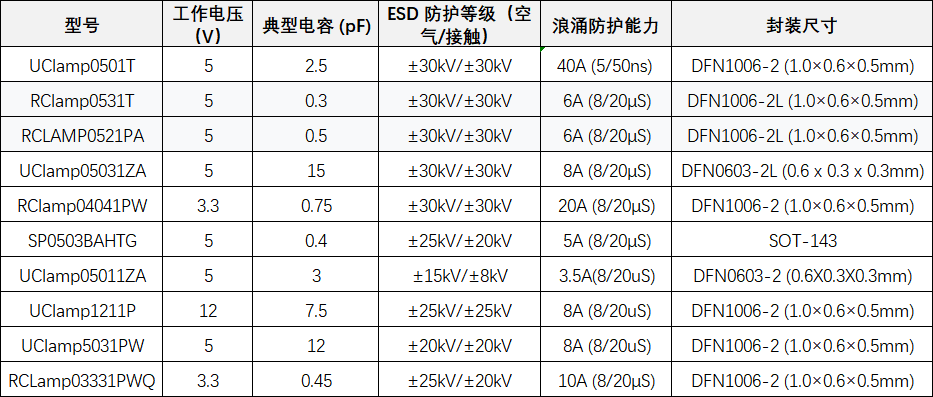

选型参考表
华悦芯的 1-Line Bi-directional TVS Diode 系列产品凭借其超低电容、快速响应、高 ESD 防护能力、小尺寸和低钳位电压等优势，成为了电子设备防护的理想选择。在选型时，用户应根据实际应用的工作电压、电容要求、ESD 防护等级、封装尺寸和浪涌防护能力等因素进行综合考虑，选择最适合的产品。无论是在消费电子、通信设备还是工业控制领域，华悦芯的 TVS 二极管都能够为您的设备提供可靠的保护，确保设备在各种复杂环境下的稳定运行。
文章来源宁波铨芯电子 www.quanxindz.com
