在当今数字化时代，电子设备的普及程度与日俱增，从日常使用的智能手机、笔记本电脑到各种工业级的通信设备，它们的正常运行都离不开稳定的电路保护。随着技术的不断进步，设备对电路保护的要求也越来越高，不仅要能抵御静电放电（ESD）等突发干扰，还要在不影响信号传输的前提下实现高效保护。华悦芯双向超低电容TVS二极管（Bi-directional Ultra-low Capacitance TVS Diode）系列产品应运而生，凭借其卓越的性能，成为众多电子设备制造商的首选。

华悦芯双向超低电容TVS二极管优势

华悦芯双向超低电容TVS二极管系列产品采用先进的半导体工艺，专为保护高速数据线和电压敏感的电子元件而设计。它们的优势主要体现在以下几个方面：

超低电容与无插入损耗

该系列 TVS 二极管的最大亮点是其超低电容特性。例如，RClamp0551P 的典型电容仅为 0.2pF， RClamp3321P  的典型电容仅为0.25pF，RClamp1521P 和 RClamp2431T 的典型电容为 0.3pF，而 RClampXX21H 的典型电容为 0.8pF。这种超低电容设计确保了在高频信号传输过程中不会引入额外的信号延迟或失真，尤其适用于 USB 2.0/3.0、HDMI、VGA 等高速接口，能够实现无插入损耗的保护，保障数据传输的完整性和可靠性。

电容值过高会导致信号在传输过程中产生额外的电荷存储和释放，从而引起信号延迟和失真。例如，在高速 HDMI 信号传输中，高电容可能会导致画面出现模糊或卡顿现象。而华悦芯 TVS 二极管的超低电容设计（如 RClamp0551P 的 0.2pF 电容），能够有效减少这种电荷存储和释放，确保信号在传输过程中保持完整性和稳定性，从而实现无插入损耗的保护。

高 ESD 防护能力

在电子设备的使用环境中，静电放电（ESD）是一个常见的威胁，可能导致设备瞬间损坏或性能下降。华悦芯 TVS 二极管系列均符合 IEC 61000-4-2 标准，具备卓越的 ESD 防护能力。例如，RClamp1521P 和 RClamp2431T 能承受 ±15kV 空气放电和 ±8kV 接触放电，RClamp0551P能承受 ±15kV 空气放电和 ±15kV 接触放电，RClamp3321P能承受 ±20kV 空气放电和 ±15kV 接触放电，而 RClampXX21H 更是能达到 ±30kV 的空气和接触放电防护水平。这种高 ESD 防护能力为设备提供了强大的保护屏障，使其在各种复杂环境中都能稳定运行。

快速响应与低钳制电压

当 ESD 或其他瞬态电压冲击发生时，华悦芯 TVS 二极管能够迅速响应并钳制电压，将冲击电压限制在安全范围内，从而保护后端敏感元件免受损坏。例如，RClamp0551P 在 1A 脉冲电流下的钳制电压仅为 12V，RClamp1521P 在 1A 脉冲电流下的钳制电压为 26V，RClamp2431T 在 1A 脉冲电流下的钳制电压为 40V。这种低钳制电压特性确保了在保护电路的同时，不会对正常工作电压产生过大影响，保障设备的稳定运行。

超小封装与高集成度

在现代电子设备中，小型化是一个重要的发展趋势。华悦芯 TVS 二极管系列采用了超小封装设计，如 DFN1006-2（1.0×0.6×0.5mm）和 SOD-323 封装，不仅节省了宝贵的 PCB 空间，还便于在紧凑的设备内部进行集成。这种超小封装设计使其能够轻松应用于智能手机、平板电脑、便携式仪器等对空间要求极高的设备中，为设备的小型化和高性能化提供了有力支持。

环保与合规性

华悦芯 TVS 二极管系列均符合 RoHS 标准，采用无铅封装工艺，符合环保要求。这不仅有助于减少电子垃圾对环境的影响，还满足了全球范围内日益严格的环保法规要求，为企业的可持续发展提供了保障。

广泛的应用领域

凭借上述优势，华悦芯 Bi-directional Ultra-low Capacitance TVS Diode 系列产品广泛应用于多个领域，包括智能手机、平板电脑、笔记本电脑、服务器、USB 接口、HDMI 接口、VGA 接口、数字视频接口（DVI）、PCI Express 接口、串行和并行端口、无线通信系统、以太网端口等。无论是消费电子设备还是工业级通信设备，都能在其中找到它们的身影，为设备的稳定运行提供可靠的保护。

双向超低电容TVS二极管系列产品特征与选型建议

尽管华悦芯 Bi-directional Ultra-low Capacitance TVS Diode 系列产品在共性优势上表现出色，但它们在具体参数和应用场景上仍存在一些差异，以下是各个产品的详细差异性特征与选型建议：

RClamp0551P

• 工作电压：5V

• 峰值脉冲功率：80W（8/20μS 波形）

应用场景：适用于工作电压为 5V 的高速数据线，如 USB 2.0/3.0、VGA、DVI、HDMI 等接口，特别适合对信号完整性要求极高的场景。其超低电容（0.2pF）能够确保在高频信号传输过程中不引入额外的延迟或失真，同时 ±15kV 的 ESD 防护能力为设备提供了强大的保护。

RClamp1521P

• 工作电压：15V

• 峰值脉冲功率：90W（8/20μS 波形）

• 应用场景：适用于工作电压为 15V 的设备，如 USB 接口、MDDI 端口、PCI Express 端口等，能够为高功率设备提供可靠的保护。其 ±15kV 的空气放电和 ±8kV 的接触放电防护能力，确保设备在复杂环境中稳定运行。

RClamp2431T

• 工作电压：24V

• 峰值脉冲功率：80W（8/20μS 波形）

• 峰值脉冲电流：1.5A（8/20μS）

• 应用场景：适用于工作电压为 24V 的设备，如数字视频接口（DVI）、HDMI 接口、PCI Express 接口等，特别适合需要高电压保护的高速数据传输场景。其 ±15kV 的空气放电和 ±8kV 的接触放电防护能力，为高电压设备提供了强大的保护。

RClamp3321P

• 工作电压：3V

• 峰值脉冲功率：100W（8/20μS 波形）

• 峰值脉冲电流：4A（8/20μS）

• 应用场景：适用于工作电压为 3V 的设备，如智能手机、便携式仪器等低电压设备，能够为这些设备提供高效的 ESD 保护。其 ±20kV 的空气放电和 ±15kV 的接触放电防护能力，使其在低电压设备中表现出色。

RClampXX21H 系列

• 工作电压范围：3.3V~24V

• 峰值脉冲功率：350W（8/20μS 波形）

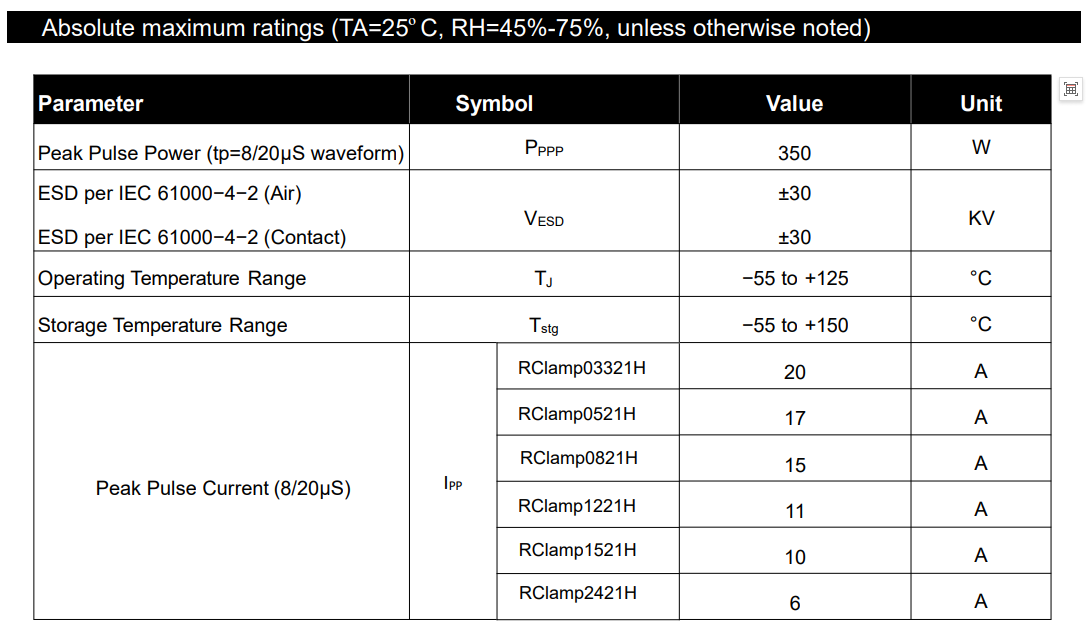

• 峰值脉冲电流：根据具体型号不同，RClamp03321H 为 20A，RClamp0521H 为 17A，RClamp0821H 为 15A，RClamp1221H 为 11A，RClamp1521H 为 10A，RClamp2421H 为 6A

• 应用场景：适用于工作电压在 3.3V~24V 范围内的设备，如智能手机、无线通信系统、以太网端口等，能够为多种电压等级的设备提供全面的保护。其 ±30kV 的空气和接触放电防护能力，使其在高要求的 ESD 防护场景中表现出色。

选型建议

在选型时，用户需要根据具体设备的工作电压、接口类型、信号频率以及对 ESD 防护等级的要求来选择合适的产品。以下是具体的选型步骤和示例：

选型步骤

1. 确定工作电压：根据设备的工作电压范围，选择对应电压等级的产品。例如，3V 设备可选择 RClamp3321P，24V 设备可选择 RClamp2431T。

2. 考虑接口类型和信号频率：根据接口类型和信号频率，选择电容值合适的型号。例如，高速 HDMI 接口优先选择电容更低的型号，如 RClamp0551P（0.2pF）。

3. 评估 ESD 防护等级：根据应用场景对 ESD 防护的要求，选择符合标准的产品。例如，对 ESD 要求极高的设备可选择 RClampXX21H 系列，其 ±30kV 的防护能力能够提供更高级别的保护。

选型示例

假设某设备为 5V 的 USB 3.0 接口设备，需要高效 ESD 保护且不影响信号传输。根据选型步骤：

1. 确定工作电压：设备工作电压为 5V，可选择 RClamp0551P。

2. 考虑接口类型和信号频率：USB 3.0 是高速接口，需要低电容保护。RClamp0551P 的电容值为 0.2pF，能够确保信号传输的完整性和稳定性。

3. 评估 ESD 防护等级：设备对 ESD 防护要求较高，RClamp0551P 符合 ±15kV 空气放电和 ±8kV 接触放电标准，能够满足需求。

综上所述，RClamp0551P 是该设备的理想选择。

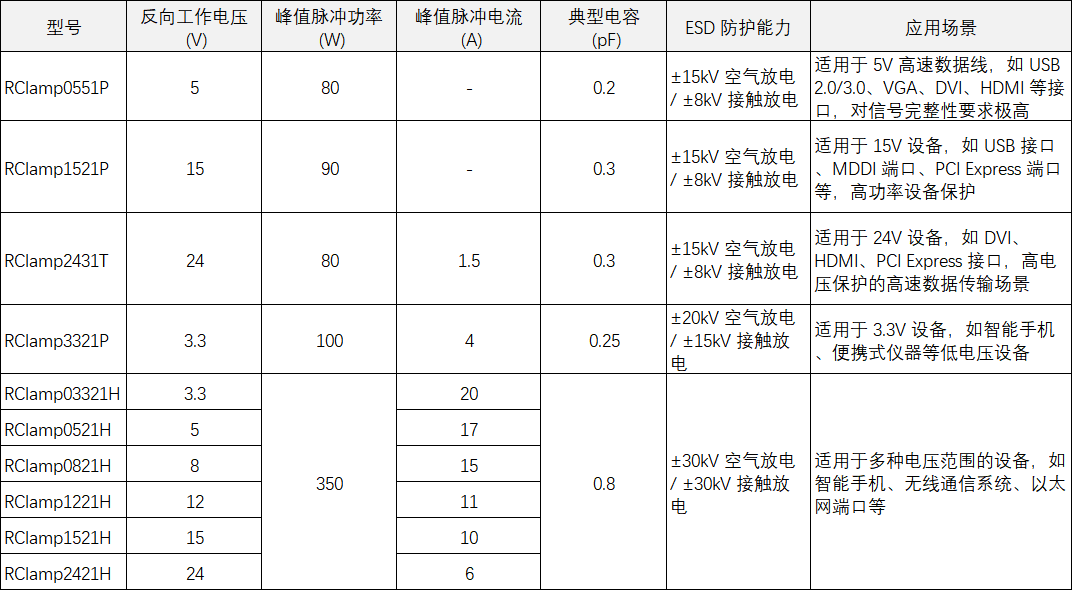

选型一览表

总之，华悦芯双向超低电容TVS二极管系列产品凭借其超低电容、高 ESD 防护能力、快速响应、低钳制电压、超小封装以及环保合规性等优势，成为了电子设备电路保护领域的佼佼者。它们广泛应用于各种高速数据线和电压敏感设备中，为设备的稳定运行提供了可靠的保障。在选择具体型号时，用户可以根据设备的工作电压、接口类型和对 ESD 防护等级的要求来挑选合适的产品，以确保设备在各种复杂环境下的安全与稳定运行。
