科里奥利流量计是工业领域实现质量流量高精度测量的核心设备，其测量性能直接决定工业过程控制的精准度与稳定性。当前行业应用中，流量计方案普遍面临传感器微弱信号易受干扰、核心模拟器件依赖进口、极端工况下长期可靠性不足等痛点，芯佰微依托自主研发的国产模拟信号链核心芯片，打造国产化科里奥利流量计解决方案，实现从信号调理到辅助采集的核心器件自主可控，精准匹配工业级高精度、高可靠、高抗干扰的应用需求。
一、方案整体架构

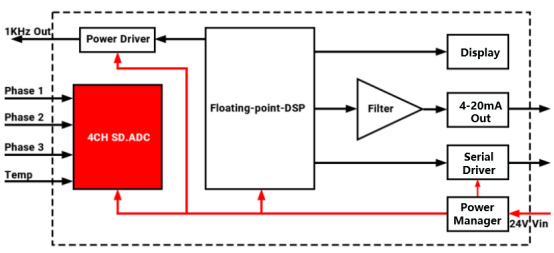

本方案以 “前端信号调理 - 核心数据采集 - 算法处理 - 闭环驱动 - 多模式工业输出 - 电源管理” 为核心架构，构建完整工业级信号处理闭环，全链路核心模拟器件均采用芯佰微国产化产品，有效规避供应链风险。
1. 前端信号调理：科里奥利传感器输出的三路振动相位信号（Phase 1/2/3）与一路温度信号（Temp），经芯佰微高精度运算放大器完成放大、滤波与阻抗匹配，提升微弱信号信噪比，为后续采集提供高质量输入。
2. 核心数据采集：调理后的模拟信号送入 4 通道 Sigma-Delta ADC（4CH SD.ADC），完成相位、温度信号的高精度模数转换，为流量解算提供可靠数字信号。
3. 算法处理：浮点 DSP 接收数字信号后，执行相位差计算、流量解算、温度补偿等核心算法，经滤波处理后输出精准测量结果。
4. 闭环驱动控制：DSP 输出控制信号至 Power Driver，产生 1kHz 稳定驱动信号，维持流量计振动管正常振动，同时振动信号反馈回 ADC，形成测量闭环，保障测量连续性与稳定性。
5. 多模式工业输出：
l 本地显示：流量、温度等关键参数可视化展示；
l 4-20mA Out：标准工业模拟输出，适配主流 PLC/DCS 控制系统；
l Serial Driver：串口数字输出，支持远程数据传输与系统集成。
6. 电源管理：Power Manager 模块将 24V 工业输入转换为系统各模块所需的稳定电源，为 ADC、DSP、Power Driver 及所有输出模块供电，避免电源干扰，提升系统可靠性。
二、核心芯片选型
方案核心选用芯佰微 CBM8333 或CBM8511精密运算放大器与 CBM76AD06Q 多通道 ADC 芯片方案，分别作为前端信号调理与辅助信号采集的核心器件：
（一）CBM8333：工业级前端信号调理的核心选择
CBM8333 是芯佰微量产的微功耗精密零漂移 CMOS 运算放大器，专为工业微弱信号调理设计，其核心性能深度适配科里奥利流量计传感器信号的处理需求：
1. 高精度低漂移，保障长期测量稳定性：25℃下输入失调电压最大值 30μV，失调电压漂移典型值 0.05μV/℃，可有效避免温度变化带来的测量误差，满足流量计长期连续工作的精度要求；
2. 高抗干扰特性，适配工业复杂环境：共模抑制比（CMRR）典型值 110dB，电源抑制比（PSRR）典型值 115dB，内置射频抗电磁干扰滤波器，可有效抑制工业现场变频器、电机等设备产生的共模噪声与射频干扰，精准提取传感器 mV/μV 级微弱信号；
3. 低功耗宽供电，适配工业设备部署需求：支持 + 1.8V~+5.5V 单电源供电，每个放大器静态电流典型值仅 25μA，兼顾低功耗与供电灵活性，适配工业设备锂电池、直流电源等多种供电方式；
4. 工业级宽温与封装灵活性：工作温度覆盖 - 40℃~+125℃，可适应户外、化工车间等极端工况；同时提供 SOT23-5、SC70-5、SOP-8 等多种小型封装，大幅节省 PCB 布局空间，适配流量计设备小型化设计需求；
5. 轨到轨输入输出，提升信号动态范围：输入输出均支持轨到轨特性，最大化利用供电电压范围，避免微弱信号截幅，进一步提升信号调理的完整性。
（二）CBM76AD06Q：多通道高精度辅助采集的最优适配
CBM76AD06Q 是芯佰微量产的 16 位 8 通道同步采样模数转换芯片，为方案提供高精度、高可靠的辅助信号采集能力，是流量计系统状态监测与误差补偿的核心支撑：
1. 高精度高线性度，采集数据精准可靠：分辨率达 16 位，积分非线性（INL）与微分非线性（DNL）均为 ±0.5LSB，16 倍过采样 ±10V 量程下信噪比（SNR）典型值 95.5dB，总谐波失真（THD）低至 - 107dB，可精准采集电源电压、环境温度等辅助信号；
2. 8 通道同步采样，满足多参数同时监测：支持 8 路模拟信号同步采样，亦可分为两组通道独立同步采集，可同时完成多路系统状态信号的采集，为算法补偿提供丰富数据；
3. 工业级防护与宽输入范围，适配复杂工况：模拟输入引脚具备 7kV ESD 额定防护，输入箝位保护可耐受 ±16.5V 电压，支持 ±5V、±10V 真双极性模拟输入范围，完美适配工业高压、多干扰的应用环境；
4. 高度集成化，简化外围电路设计：内置二阶抗混叠滤波器、1MΩ 高阻抗输入缓冲器、片内 2.5V 精密基准电压及基准缓冲器，无需额外外置器件，大幅简化方案电路设计，降低硬件集成难度与成本；
5. 低功耗多接口，兼顾实用性与灵活性：正常工作模式功耗仅 100mW，待机模式功耗低至 25mW，满足设备节能需求；支持并行 / QSPI/MICROWIRE 等多种接口，可与主流 DSP 无缝对接，提升方案集成的灵活性；工作温度覆盖 - 40℃~+85℃，与工业场景的环境需求高度匹配。
（三）CBM8511：未来高端场景升级预留（未量产）
CBM8511 为芯佰微规划的高精度运算放大器，目前尚未量产，本方案仅为其预留硬件升级路径，量产后可直接切入石油化工、高压电力等极端强干扰高端应用场景。该芯片核心具备 CMRR/PSRR 典型值 130dB 的高抗干扰能力，支持关断功能实现动态功耗调节，且封装引脚与 CBM8333 完全兼容，量产后可直接替换，无需修改 PCB 布局，为方案后续升级提供无缝衔接的技术支撑。
三、方案核心价值
本方案基于芯佰微路国产化模拟信号链芯片，实现流量计核心器件自主可控，规避进口供应链风险；芯片高精度、低漂移、高抗干扰特性结合全闭环架构，解决工业测量中微弱信号提取、干扰抑制、长期精度保持等核心痛点，性能与可靠性达严苛工业级标准；凭借国产芯片成本优势与高度集成化设计，降低设备研发、生产与集成成本；方案兼顾量产快速落地与高端无缝升级，适配不同行业、层级需求，为流量计产品系列化布局及工业高精度流量测量国产化升级提供核心支撑。
