本词条由华强电子网用户提供,如果涉嫌侵权,请与我们客服联系,我们核实后将及时处理。

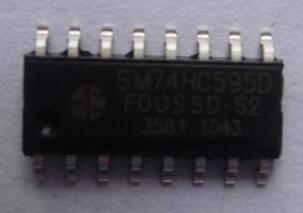

74HC595是一个8位串行输入、并行输出的位移缓存器:并行输出为三态输出。在SCK 的上升沿,串行数据由SDL输入到内部的8位位移缓存器,并由Q7'输出,而并行输出则是在LCK的上升沿将在8位位移缓存器的数据存入到8位并行输出缓存器。当串行数据输入端OE的控制信号为低使能时,并行输出端的输出值等于并行输出缓存器所存储的值。
*8位串行输入/输出或者并行输出移位寄存器
*具有高阻关断状态
*三态输出功能
*输出寄存器可以直接清除
*100MHz的移位频率
*硅结构CMOS器件,兼容低电压TTL电路
*寄存器位数:8
*工作温度:-40℃ to +85℃
*封装:SOIC-16,DIP-16
厂商 | PDF简要描述 | 下载 |
---|---|---|
STMICROELECTRONICS |
74HC595是一款低噪声、低功耗、高速的COMS移位寄存器,能够驱动15个LS-TTL的负载。该器件包含一个8位串行输入,并行输出的移位寄存器及带有三态输出控制的8位D型存储器。在SCK 的上升沿,串行数据由SDL输入到内部的8位位移缓存器,并由Q7'输出,而并行输出则是在LCK的上升沿将在8位位移缓存器的数据存入到8位并行输出缓存器。当串行数据输入端OE的控制信号为低使能时,并行输出端的输出值等于并行输出缓存器所存储的值。而当OE为高电位,也就是输出关闭时,并行输出端会维持在高阻抗状态。74HC595 |
