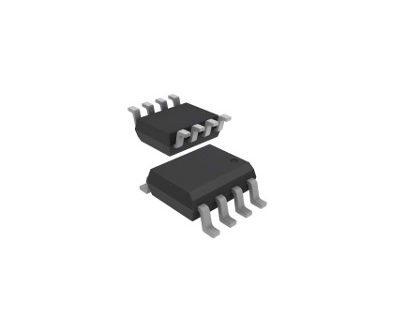

ADM4851AR

浏览次数:623次 更新时间:2020-06-22 20:00

本词条由华强电子网用户提供,如果涉嫌侵权,请与我们客服联系,我们核实后将及时处理。

ADM4851AR中文资料规格参数

ADM4851AR概述

ADM4850 / ADM4851 / ADM4852 / ADM4853 / ADM4854 / ADM4855 / ADM4856 / ADM4857是差分线收发器,适用于多点总线传输线上的高速,半双工和全双工数据通信。它们专为平衡数据传输而设计,并符合EIA标准RS-485和RS-422。ADM4850 / ADM4851 / ADM4852 / ADM4853是半双工收发器,共享差分线,并为驱动器和接收器提供独立的使能输入。全双工ADM4854 / ADM4855 / ADM4856 / ADM4857收发器具有专用的差分线路驱动器输出和接收器输入。

这些器件具有1/8单位的负载接收器输入阻抗,在一条总线上最多允许256个收发器。由于任何时候都必须仅启用一个驱动器,因此禁用或掉电的驱动器的输出为三态,以避免总线过载。

接收器输入具有真正的故障保护功能,当输入断开或短路时,可确保逻辑高输出电平。

这保证了在通信开始之前和通信结束时接收器输出处于已知状态。驱动器输出的摆率受到限制,以减少由于端接不正确的总线引起的反射而导致的EMI和数据错误。通过热关断电路可以防止由于总线争用或输出短路引起的过多功耗。

这些器件在商业和工业温度范围内都有完整规定,并提供8引脚SOIC(ADM4850至ADM4857),8引脚LFCSP(ADM4850 / ADM4852 / ADM4853)和8引脚MSOP(仅ADM4850)封装。


ADM4851AR参数

电源电压5V(最大)
供电电流200微安
数据传输率500kbps
安装类型表面贴装
最高数8
封装SOIC
封装SOIC


特性

符合电子行业联盟(EIA)RS-485 / RS-422
数据速率:500 kbps
半双工和全双工选项
降低摆率,实现低电磁干扰(EMI)
真正的故障安全接收器输入
关断模式下的最大电源电流为5 μA
一条总线上多达256个收发器
禁用或关闭电源时输出高阻态
?7 V至+12 V总线共模范围
热关断和短路保护
与MAX308x引脚兼容
额定温度范围为?40°C至+ 85°C
提供8引脚SOIC,8引脚LFCSP和8引脚MSOP
符合汽车应用要求


ADM4851AR引脚图

ADM4851引脚图
