概述

ALC269 是一款高清音频编解码器,集成了 2+2 声道 DAC、4 声道 ADC 和 D 类扬声器放大器。 2+2 声道 DAC 同时支持两个独立的立体声输出。 4 通道 ADC 集成了两个立体声和独立的模拟声音输入(多流)。

特性

DAC 输出的 98dB

ADC 输入的 98dB

2+2 声道 DAC 支持 16/20/24 位 PCM 格式,用于独立的两个立体声声道音频

回放

4 通道 ADC 支持 16/20/24 位 PCM 格式,用于独立的两个立体声通道音频输入

所有 DAC 均支持 44.1/48/96/192kHz 采样率

所有 ADC 均支持 44.1/48/96kHz 采样率

S/PDIF-OUT 支持 16/20/24-bit 格式和 32/44.1/48/88.2/96/192kHz 速率

支持单声道线路电平输出

支持外部 PCBEEP 输入和内置数字 BEEP 发生器

软件可选 2.5V/3.2V/4.2V VREFOUT 作为模拟麦克风输入的偏置电压

两个插孔检测引脚,每个引脚设计用于检测多达 4 个插孔

1dB 分辨率的输入和输出音量控制

模拟麦克风输入的可编程 +10/+20/+30dB 提升增益

用于端口 A 和端口 C 的内置耳机放大器。

支持 2 个 GPIO 用于定制应用(与数字麦克风接口共享引脚)

支持 EAPD(外部放大器断电)(与辅助 S/PDIF-OUT 共用引脚)

支持模拟电源 AVDD 开启、数字电源关闭时的 Anti-pop 模式

电源支持:3.3V数字核心电源; HDA链路的1.5V~3.3V数字IO电源; 3.3V~5.0V

模拟电源; 3.3V~5.0V 功率级电压

增强的电源管理功能

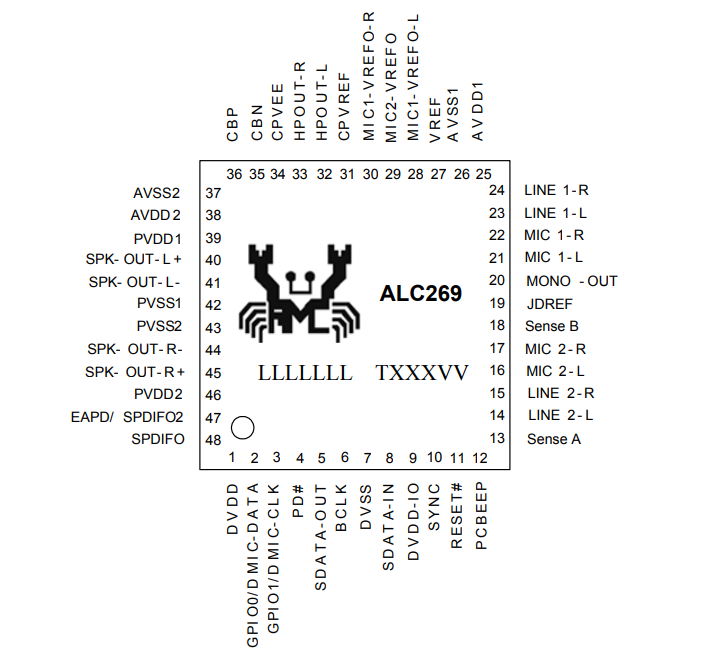

引脚图与功能
