LM358DT中文资料规格参数
LM358DT概述
LM358DT是一款具有低输入偏置电流的低功耗双通道运算放大器。这些电路由两个独立的、高增益、内部频率补偿的运算放大器组成，专门设计用于在很宽的电压范围内从单个电源工作。低电源漏极与电源电压的幅度无关。应用领域包括传感器放大器、直流增益块和所有传统的运算放大器电路，现在可以更轻松地在单电源系统中实现。例如，这些电路可以直接由标准+5V供电，用于逻辑系统，并且无需额外电源即可轻松提供所需的接口电子设备。在线性模式下，输入共模电压范围包括地，输出电压也可以摆动到地。
LM358DT参数
制造商包装说明 | SOP-8 |
符合REACH | 是 |
符合欧盟RoHS | 是 |
符合中国RoHS | 是 |
状态 | 活性 |
功放类型 | 运算放大器 |
结构 | 电压反馈 |
平均偏置电流最大值(IIB) | 0.2微安 |
偏置最大电流(IIB)@ 25C
| 0.15微安 |
共模抑制比 | 60.0分贝 |
频率补偿 | 是 |
输入失调电压最大值 | 9000.0 μV |
JESD-30代码 | R-PDSO-G8 |
JESD-609代码 | e4 |
功能数量 | 2 |
端子数 | 8 |
最低工作温度 | 0℃ |
最高工作温度 | 70℃ |
包装主体材料 | 塑料/环氧树脂 |
包装代码 | SOP |
包装等效代码 | SOP8，.25 |
包装形状 | 长方形 |
包装形式 | 小轮廓 |
包装方式 | 胶带和卷盘 |
峰值回流温度(℃) | 260 |
座高 | 1.75毫米 |
摆率标称 | 0.6 V /秒 |
最小摆率 | 0.3 V /秒 |
子类别
| 运算放大器 |
最大电源电流 | 2.0毫安 |
电源电压极限最大值 | 32.0伏 |
电源电压标称(Vsup) | 5.0伏 |
安装类型 | 表面贴装 |
技术 | 双极 |
温度等级 | 商业类 |
终端完成 | 镍/钯/金/银(Ni / Pd / Au / Ag) |
终端表格 | 鸥翼型 |
端子间距 | 1.27毫米 |
终端位置
| 双 |
时间@峰值回流温度-最大值(秒) | 30 |
统一增益BW-Nom
| 1100.0 kHz |
最小电压增益 | 25000.0 |
长度
| 4.9毫米 |
宽度 | 3.9毫米 |
特性
内部频率补偿
大直流电压增益：100dB
宽带宽(统一增益)：1.1MHz(温度补偿)
每通道极低的电源电流，基本上与电源电压无关
输入共模电压范围包括负轨
差分输入电压范围等于电源电压
大输出电压摆幅0V至(VCC+-1.5V)

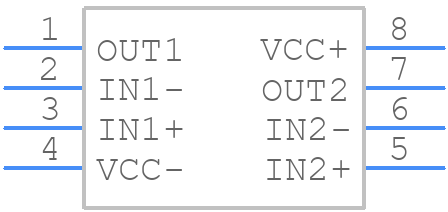

LM358DT引脚图
