MAX3243EIRHBR是一款RS-232多通道线路驱动器/接收器，在串行端口连接引脚上具有±15kV ESD（HBM和IEC61000-4-2，气隙放电）和±8kV ESD保护（IEC610004-2，接触放电）。该设备符合TIA/EIA-232-F的要求，并提供异步通信控制器和串行端口连接器之间的电气接口。驱动器和接收器的这种组合与IBMPC/AT或兼容机中使用的典型串行端口所需的相匹配。电荷泵和四个小型外部电容器允许从单个3至5.5V电源运行。此外，该设备还包括一个始终有效的非反相输出（ROUT2B），允许应用程序在设备断电时使用环形指示器传输数据。该设备在敢达250kB的数据信号速率和最大30V/μs驱动器输出转换速率下运行。当串行端口处于非活动状态时，电源管理的灵活控制选项可用。

类别：集成电路 (IC)
家庭：接口 - 驱动器，接收器，收发器
系列：-
类型：收发器
驱动器/接收器数：3/5
规程：RS232
电源电压：3 V ~ 5.5 V

供电电流：1 mA

数据速率：500 kbps

驱动器/包：3

工作温度(Max)：85 ℃

工作温度(Min)：-40 ℃

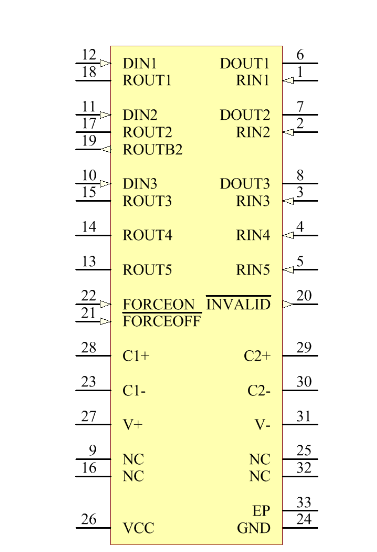

引脚数：32

宽度：5 mm

工作温度：-40℃ ~ 85℃

安装类型：表面贴装
封装/外壳：32-VQFN, 32-HVQFN, 32-SQFN, 32-DHVQFN
包装：带卷 (TR)
供应商设备封装：*
其它名称：296-21508-2

• 用于IBM PC/AT串行端口的单芯片和单电源接口

• 串行鼠标驱动能力

• 当没有检测到有效的RS-232信号时，自动断电功能可禁用驱动器输出

• 设计为可与Maxim MAX3243E互换

• 设计用于以高达500kbps的数据速率传输

• 1μA典型低待机电流

• 绿色产品，无Sb/Br
