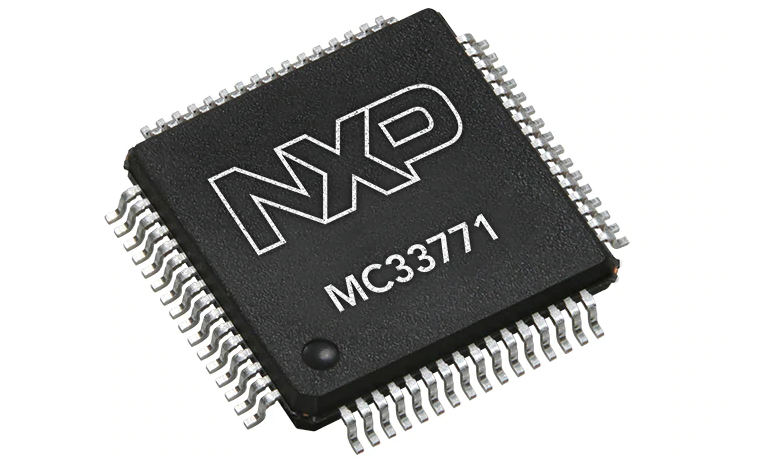

MC33771B 是一款 SMARTMOS 锂离子电池单元控制器 IC，专为混合动力汽车(HEV)和电动汽 车(EV)等汽车应用以及能源存储系统(ESS)和不间断电源(UPS)系统等工业应用而设计。 该器件对差分电池单元电压和电流执行 ADC 转换，并进行电池库仑计数和电池温度测量。 该信息通过串行外设接口(SPI)或变压器隔离(TPL)以数字方式传输到微控制器进行处理。

● 工作电压 9.6 V ≤ VPWR ≤ 61.6 V，瞬态电压 75V

 ● 7 至 14 个电池单元管理

● 隔离式 2.0 Mbps 差分通信或 4.0 Mbps SPI

● 初始化时可寻址

● 0.8 mV 最大总电压测量误差

● 同步电池单元电压/电流测量和库仑计数

● 电池组总电压测量

● 7 个 GPIO/温度传感器输入

● 5.0 V 基准电源输出，5.0 mA 电流能力

● 自动过压/欠压和温度检测，可路由至故障引脚

● 集成睡眠模式过压/欠压和温度监控

● 板载 300 mA 被动单元平衡，带诊断功能

● 支持热插拔

● 内部和外部故障（如断路、短路和泄漏）检测

● 支持 ISO 26262，最高达到 ASIL D 安全系统

● 与最多可支持 6 个电池单元的 MC33772 完全兼容

● 符合 AEC-Q100 要求
