NE555DR

浏览次数:2585次 更新时间:2020-08-19 17:55

本词条由华强电子网用户提供,如果涉嫌侵权,请与我们客服联系,我们核实后将及时处理。

概述

这些设备是精密定时电路,能够产生准确的时间延迟或振荡。在延时或单稳态工作模式下,定时间隔由单个外部电阻器和电容器网络控制。在非稳定模式下,可以通过两个外部电阻和一个外部电容器独立控制频率和占空比。

NESS5P是一块通用时基电路, 电路包含24个晶体管,2个二极管和17个电阻,组成阈值比较器,触发比较器,RS触发器,复位输入,放电和输出等6部分。

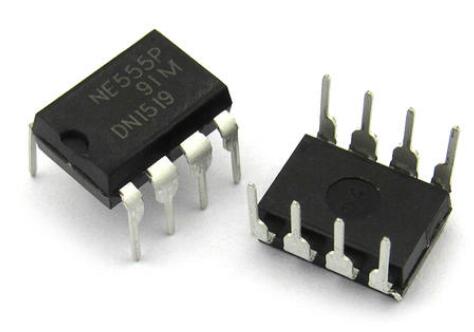

采用DIP8、SOP8封装形式。

特性

关闭时间小于2μS。

最大工作频率大于500kHz。

定时可从微秒级至小时级(由外接电阻电容精确控制)。

可工作于振荡方式或单稳态方式。

输出电流大,200mA(可提供或灌入)。

占空比可调。

可同TTL电路相接。

温度稳定性好,0.005%/℃

参数

*只需简单的电阻器、电容器,即可完成特定的振荡延时作用。其延时范围极广,可由几微秒至几小时之久。
*操作电源范围极大,可与TTL,CMOS等逻辑闸配合
*输出端的供给电流大,可直接推动多种自动控制的负载
*计时精确度高、温度稳定度佳
*供应电压:4.5-18V
*供应电流:3-6 mA
*输出电流:225mA (max)
*上升/下降时间:100 ns
*工作温度:0°C to 70°C
*封装:SOIC-8,PDIP-8,SO-8,TSSOP-8

引脚图与功能

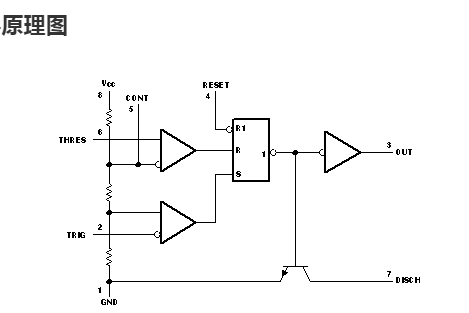

工作原理

替代产品

暂无NE555DR的替代产品信息

PDF资料

厂商 PDF简要描述 下载
TI NE555DR是单稳态多谐振荡器及无稳态多谐振荡器的一个部件。 PDF
