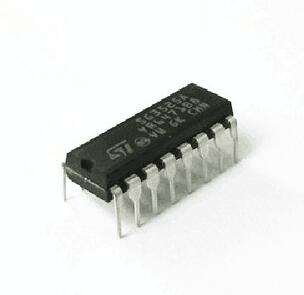

SG1525A系列是ST (意法半导体)公司生产的PWM控制器。

直流/直流转换器/开关式稳压器
16-PDIP

●工作电压范围8- 35V

●内置软启动电路

●5.1V基准电压，精度士1%

●逐个脉冲关断

●振荡频率范围100Hz- 500KHz

●带滞回电压的输入欠压锁定

●振荡器同步信号输入端

●PWM锁定功能，禁止多脉冲

●死区时间可调

●双通道源电流/吸收电流给出驱动电路

各引脚功能如下:

1、2引脚分别为互差放大器的反相输入端和同相输入端

3脚为 同步输出端

4脚为振荡器输出

5、6脚分别外接内部振荡器的时基电容和电阻

7脚接放电电阻

8脚为软启动

9脚为误差放大器的频率补偿端

10脚为关断控制端，用于实现限流控制

11、14脚为输出端

12脚为接地端

13脚接输出管集电极电源

15脚接SG3525的工作电源

16脚为5.1V基准电压引出端
