SN74LVC1T45DBVR最新采购批发价格
| 型号 |
品牌 |
参考价格 |
|
TI/德州仪器 |
￥0.251 |
SN74LVC1T45DBVR中文资料规格参数
SN74LVC1T45DBVR概述

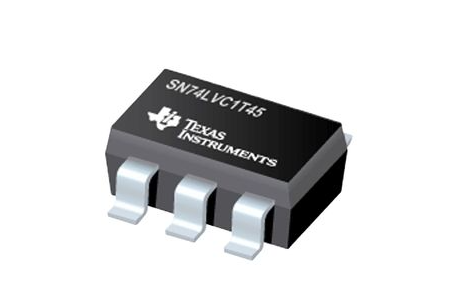

TEXAS INSTRUMENTS SN74LVC1T45DBVR 收发器, 非反相, 3态, 1输入, 1.65V至5.5V, SOT-23-6。
74LVC 系列使用硅门 CMOS 技术，设计用于在 3.3V 下工作，与 5V 系统相比可明显降低功耗。
SN74LVC1T45DBVR参数
制造商包装说明 | SOT-23，6针 |
符合REACH | 是 |
符合欧盟RoHS | 是 |
符合中国RoHS | 是 |
状态 | 活性 |
逻辑IC类型 | 公交收发器 |
子类别 | 总线驱动器/收发器 |
控制类型 | 共同控制 |
计数方向 | 双向 |
数据速率
| 420Mbps |
家族 | LVC / LCX / Z |
JESD-30代码 | R-PDSO-G6 |
JESD-609代码 | e4 |
负载电容(CL) | 15.0 pF |
最大I(ol) | 0.032安培 |
输出类型 | 三态，非反相 |
位数 | 1个 |
功能数量 | 1个 |
端口数 | 2 |
端子数 | 6
|
最低工作温度
| -40℃ |
最高工作温度 | 85℃ |
输出特性 | 三态 |
输出极性 | TRUE |
包装主体材料 | 塑料/环氧树脂 |
包装代码 | LSSOP |
包装等效代码 | TSOP6..11,37 |
包装形状 | 长方形 |
包装形式 | 小轮廓，低轮廓，收缩间距 |
包装方式 | TR |
峰值回流温度(℃) | 260 |
最大电源电流(ICC) | 0.004毫安 |
Prop.Delay@Nom-Sup | 17.7 ns |
传播延迟(tpd) | 17.7 ns |
资格状态 | 不合格 |
座高 | 1.45毫米 |
电源电压标称(Vsup) | 1.8 |
电源电压最小值(Vsup) | 1.65伏 |
电源电压最大值(Vsup) | 5.5伏 |
安装类型 | 表面贴装 |
技术
| CMOS |
温度等级 | 产业 |
终端完成 | 镍/钯/金(Ni / Pd / Au) |
终端表格 | GULL WING |
端子间距 | 0.95毫米 |
终端位置
| DUAL |
时间@峰值回流温度最大值(秒) | 未标明 |
翻译 | 1.8 / 5V和1.8 / 5V |
长度
| 2.9毫米 |
宽度 | 1.6毫米 |
特性
端口可在整个1.65至5.5V电源范围内工作
VCC隔离功能
VCCA的DIR输入电路
低功耗，最大ICC为4µA
±24mA输出驱动电压3.3V
Ioff支持部分掉电模式操作
420、210、140和75Mbps最大数据速率
闩锁性能超过JESD 78 II类的100mA
绿色产品，无Sb / Br
SN74LVC1T45DBVR数据手册
| 厂商 |
PDF简要描述 |
下载 |
TI |
产品型号SN74LVC1T45DBVR描述IC TRNSLTR双向SOT23-6分类集成电路(IC)，逻辑-转换器，电平转换器制造商德州仪器系列74LVC打包切割带(CT)零件状态活性工作温度-40°C?85°C(TA)包装/箱SOT-23-6供应商设备包装SOT-23-6基本零件号74LVC1T45 |
PDF
|
|
SINGLE-BIT DUAL-SUPPLY BUS TRANSCEIVER WITH CONFIGURABLE VOLTAGE TRANSLATION AND 3-STATE OUTPUTS可配置电压转换和3态输出的单位双电源总线收发器 |
PDF
|
| 供应商 |
数量 |
厂商 |
批号 |
封装 |
交易说明 |
仓库 |
|
|
|
19736 |
TI/德州仪器 |
|
SOT-23 |
|
|
|
|
|
1255 |
TI/德州仪器 |
1311+ |
SOT-23-6 |
特价/进口原装/现货/及时供货 |
深圳 |
|
|
|
3000 |
TI/德州仪器 |
23+ |
SOT23-6 |
代理渠道实单优先只做原装 |
深圳 |
|
|
|
262 |
TI/德州仪器 |
16+17+18+ |
SOT23 |
原装现货特价特价 |
深圳 |
|
|
|
128750 |
TI/德州仪器 |
2022+ |
SOT-153 |
原装正品深圳现货 |
深圳 |
|
