TJA1051T

浏览次数:357次 更新时间:2021-07-15 17:48

本词条由华强电子网用户提供,如果涉嫌侵权,请与我们客服联系,我们核实后将及时处理。

概述

TJA1051是一种高速CAN收发器,提供了a控制器区域网络(CAN)协议控制器和物理两线CAN总线。

该收发机是专为高速CAN应用于汽车工业,为(具有)CAN的微控制器提供差分发射和接收能力协议控制器。

TJA1051属于NXP第三代高速CAN收发器与第一代和第二代相比,半导体有了显着的改进比如TJA1050。它提供了更好的电磁兼容性(EMC)以及静电放电(ESD)的性能,以及特点:

当电源电压关闭时,对CAN总线的理想无源行为?TJA1051T/3和TJA1051TK/3可以直接与微控制器接口电源电压从3v到5vTJA1051实现了当前ISO11898中定义的CAN物理层标准(iso1188 -2:2003, iso1188 -5:2007)和待定更新版本ISO 11898 - 2:2016。等待iso1188 -2:2016更新版本的发布包括CAN FD和SAE J2284-4/5,额外的定时参数定义循环延迟对称指定。该实现支持在CAN中进行可靠的通信FD快速阶段的数据速率高达5 Mbit/s。

这些特性使TJA1051成为所有类型HS-CAN网络的最佳选择,在不需要通过总线提供唤醒功能的备用模式的节点中。


特性

  • 完全符合ISO 1188 -2:2003

  • 在CAN FD快速阶段,保证数据速率高达5 Mbit/s

  • 适用于12v和24v系统

  • 低电磁辐射(EME)和高电磁免疫(EMI)

  • TJA1051T/3和TJA1051TK/3上的VIO输入允许直接与3v到5v微控制器接口(分别在SO8和非常小的HVSON8包中提供)

  • 在TJA1051T/E上的EN输入允许微控制器将收发机切换到非常低电流关闭模式

  • Available SO8 包 或 无铅 HVSON8 包 (3.0 mm ? 3.0 mm)

  • 改进的自动光学检查(AOI)能力


参数

制造商:NXP电源电压-最大:5 V
产品种类:CAN 接口集成电路电源电压-最小:4.5 V
安装风格:SMD/SMT工作电源电流:80 mA
封装 / 箱体:SOIC-8最小工作温度:- 40 C
系列:TJA1051最大工作温度:+ 150 C
类型:High Speed接口类型:CAN
数据速率:5 Mb/s工作电源电压:4.5 V to 5 V
激励器数量:1 Driver产品类型:CAN Interface IC
接收机数量:1 Receiver传播延迟时间:90 ns

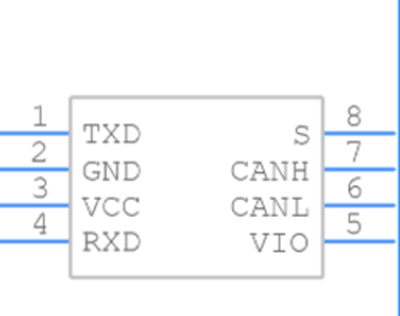

引脚图与功能


工作原理

暂无TJA1051T的工作原理信息

替代产品

暂无TJA1051T的替代产品信息

PDF资料

暂无TJA1051T的PDF资料信息
