TL431

浏览次数:13407次 更新时间:2021-07-15 10:55

本词条由华强电子网用户提供,如果涉嫌侵权,请与我们客服联系,我们核实后将及时处理。

概述

TL431是一是一个有良好的热稳定性能的三端可调分流基准源。它的输出电压用两个电阻就可以任意地设置到从Vref(2.5V)到36V范围内的任何值。该器件的典型动态阻抗为0.2Ω,在很多应用中可以用它代替齐纳二极管,例如,数字电压表,运放电路、可调压电源,开关电源等等。


该 TL431LI / TL432LI 的引脚对引脚替代TL431 / TL432。TL43xLI具有更好的稳定性,更低的温度漂移(V I(dev))和更低的基准电流(I ref),从而提高了系统精度。


TL431和TL432是三端可调并联稳压器,在适用的汽车,商业和军事温度范围内具有规定的热稳定性。可以通过 两个外部电阻将输出电压设置为V ref (约

2.5 V)至36 V 之间的任何值。这些器件的典型输出阻抗为0.2Ω。有源输出电路提供了非常尖锐的导通特性,使得这些器件在许多应用中(例如板载稳压,可调电源和开关电源)成为齐纳二极管的理想替代品。TL432器件的功能和电气规格与TL431器件完全相同,但DBV,DBZ和PK封装的引脚分配不同。


TL431和TL432器件均提供三种等级,B,A和标准等级的初始公差(在25°C时)分别为0.5%,1%和2%。此外,低输出漂移与温度的关系确保了在整个温度范围内的良好稳定性。


TL43xxC器件的工作温度范围为0°C至70°C,TL43xxI器件的工作温度范围为–40°C至85°C,而TL43xxQ器件的工作温度范围为–40°C至125°C。

特性

1. 输出电压最高到 40V

2. 动态输出阻抗低,典型值为 0.2Ω

3. 阴极电流能力为 0.1mA~100mA

4. 全温度范围内温度特性平坦,典型值为 50ppm/℃

5. 噪声输出电压低

6. 快速开态响应

7. ESD 电压为 2000V

参数

  • 三端可调分流基准源

  • 可编程输出电压:2.495V~36V

  • 电压参考误差:±0.4% ,典型值@25℃(TL431B)

  • 低动态输出阻抗:0.22Ω(典型值)

  • 温度补偿操作全额定工作温度范围

  • 负载电流1.0毫安--100毫安。

  • 全温度范围内温度特性平坦,典型值为50 ppm/℃,

  • 最大输入电压为37V

  • 最大工作电流150mA

  • 内基准电压为2.5V

  • 输出电压范围为2.5~30V

引脚图与功能

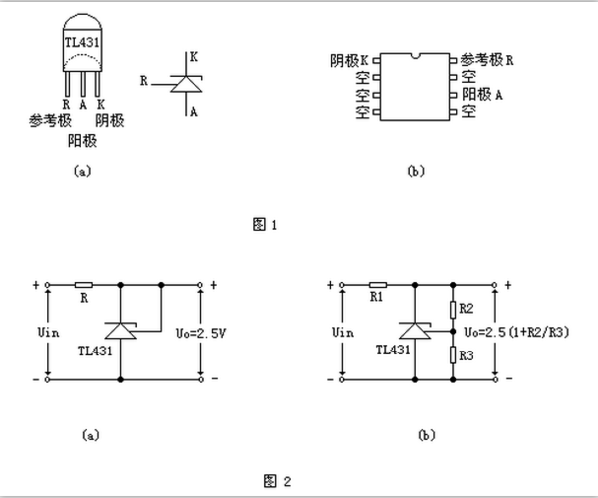

TL431引脚图


工作原理

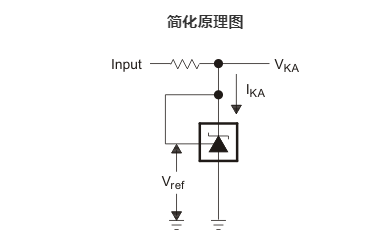

TL431原理图


替代产品

PDF资料

厂商 PDF简要描述 下载
TI TL431是可控精密稳压源。它的输出电压用两个电阻就可以设置从Vref(2.5V)到36V范围内的任何值。该器件的典型动态阻抗为0.2Ω,在很多应用中用它代替稳压二极管,例如,数字电压表,运放电路,可调压电源,开关电源等。 PDF
STMICROELECTRONICS TL431设备是三端可调并联稳压器,在适用的汽车,商业和军事温度范围内具有规定的热稳定性。可以通过两个外部电阻将输出电压设置为V REF(大约2.5 V至36 V)之间的任何值。这些器件的典型输出阻抗为0.2Ω。有源输出电路提供了非常尖锐的导通特性,使得这些器件在许多应用中(例如板载稳压,可调电源和开关电源)成为齐纳二极管的理想替代品。 PDF
