TNY280PN

浏览次数:2040次 更新时间:2021-09-07 10:57

本词条由华强电子网用户提供,如果涉嫌侵权,请与我们客服联系,我们核实后将及时处理。

概述

TNY280PN集成了一个 700 V 功率 MOSFET、振荡器、高压开关电流源、电流限制(用户可选)和热关断电路。IC 系列使用 ON/OFF 控制方案,并提供具有低系统成本和扩展功率能力的设计灵活解决方案。

特性

  • TinyIII系列提供低功耗交流-光纤功率转换(可高达36.5W)

  • 70V 内部 MOSFET 保护值

  • 流动频率可减少

  • 闭锁输出过电压保护

  • 线路欠压(UV)闭锁

  • 任选的电流限制

  • 简单的开/关控制,无需回路补偿

  • 通过 BP/M 电容器值的可选电流限制

  • 最大化 MOSFET 和磁性电源输送

  • 最小化最大过载功率

  • 开机时间延长

  • 自偏置:无偏置绕组或偏置元件

参数

  • 频率:132 赫兹

  • 电源电压(DC):265V(最大)

  • 来访者:36.5 瓦

  • 输出接口数:1

  • 输出电压:700伏

  • 输出电流:1.36 安

  • 击穿电压:700伏

  • 供电电流:630 μA

  • 针脚数:7

  • 输出功率:20 瓦

  • 开关频率:132 赫兹

  • 占空比:65%

  • 输入电压(AC Max):265伏

  • 输入电压(AC Min):85伏

  • 工作温度(Max):125℃

  • 工作温度(Min):-40℃

  • 输入电压:85.265 伏

  • 安装方式:通孔

  • 面对数:7

  • 封装:DIP-8

  • 长度:9.83 毫米

  • 横:6.6 毫米

  • 高度:3.68 毫米

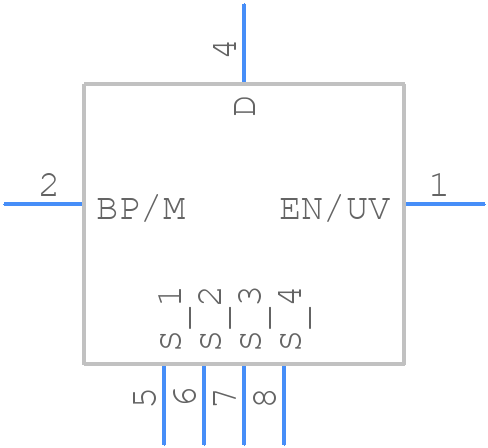

引脚图与功能


工作原理

暂无TNY280PN的工作原理信息

替代产品

暂无TNY280PN的替代产品信息

PDF资料

暂无TNY280PN的PDF资料信息
