TPS74701DRCR

浏览次数:428次 更新时间:2021-09-09 17:36

本词条由华强电子网用户提供,如果涉嫌侵权,请与我们客服联系,我们核实后将及时处理。

更多

TPS74701DRCR最新采购批发价格

型号 品牌 参考价格
TI/德州仪器
¥1.20

TPS74701DRCR中文资料规格参数

TPS74701DRCR概述

TPS74701 低压差 (LDO) 线性稳压器为各种应用提供了一种易于使用、稳健的电源管理解决方案。用户可编程软启动通过减少启动时的电容浪涌电流来最大限度地减少输入电源的压力。软启动是单调的,非常适合为许多不同类型的处理器和 ASIC 供电。使能输入和电源良好输出允许使用外部稳压器轻松排序。这种完全的灵活性允许用户配置满足 FPGA、DSP 和其他具有特殊启动要求的应用的排序要求的解决方案。

精密基准电压源和误差放大器可在负载、线路、温度和过程中提供 2% 的准确度。该器件可与任何类型的大于或等于 2.2 μF 的电容器配合使用,并且额定温度范围为 –40°C 至 125°C。TPS74701 采用小型 3mm × 3mm SON-10 封装,与 TPS74801 兼容。

对于所有可用的封装,请参阅数据表末尾的可订购附录。

TPS74701DRCR参数

制造商包装说明

SON-10

符合REACH

符合欧盟RoHS

符合中国RoHS

状态

活性

调节器类型

可调正单输出LDO稳压器

可调性

可调整的

压差1-Nom

0.05伏

压差1-最大

0.12伏

最小输入电压

0.8伏

最大输入电压

5.5伏

JESD-30代码

S-PDSO-N10

JESD-609代码

e4

功能数量

1个

输出数量

1.0

端子数

10

工作温度,TJ-最小值

-40℃

工作温度,TJ-最大值

125℃

最低工作温度

-40℃

最高工作温度

125℃

输出电流1-最大

0.5安

输出电压1分钟

0.8伏

输出电压1-最大

3.6伏

包装主体材料

塑料/环氧树脂

包装代码

HVSON

包装等效代码

SOLCC10,.11、20

包装形状

广场

包装形式

小轮廓,散热片/塞子,外形非常薄

包装方式

TR

峰值回流温度(℃)

260

资格状态

不合格

座高

1.0毫米

子类别

其他监管机构

安装类型

表面贴装

技术

功率MOS

终端完成

镍/钯/金(Ni / Pd / Au)

终端表格

无铅

端子间距

0.5毫米

终端位置

时间@峰值回流温度-最大(秒)

未标明

长度

3.0毫米

宽度

3.0毫米

特性

  • 可编程软启动可提供线性电压启动

  • VBIAS允许低VIN运行且具有良好的瞬态响应

  • 任何> = 2.2µF的输出电容器均稳定

  • 绿色产品,无Sb / Br

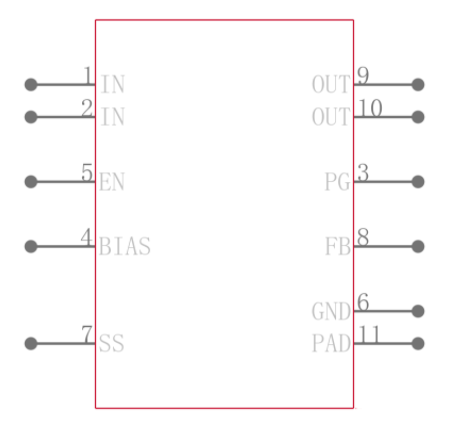

TPS74701DRCR引脚图

TPS74701DRCR引脚图

TPS74701DRCR数据手册

厂商 PDF简要描述 下载
TI
产品型号TPS74701DRCR描述IC REG LIN POS ADJ 500MA 10VSON分类集成电路(IC),PMIC-稳压器-线性制造商德州仪器打包切割带(CT)零件状态活性工作温度-40°C?125°C包装/箱10-VFDFN裸露焊盘供应商设备包装10-VSON(3x3)基本零件号TPS747
PDF
供应商 数量 厂商 批号 封装 交易说明 仓库
12076
TI/德州仪器
23+
QFN-10
散新原字脚高质量支持实单
深圳
14
TI/德州仪器
16+
QFN10
优势房间现货华强23C166室
深圳
1502
TI/德州仪器
22+
SON10
深圳原装现货正品可送
1564
TI/德州仪器
1527+
SON10
原装无铅现货
深圳
1564
TI/德州仪器
1527+
SON10
原装无铅现货
深圳
