使用德州仪器公司的LDO TPS76725QPWP线性稳压器保持稳定的电压水平。其电流下的典型压降为0.23@1AV.该设备的最大功耗为7200 mW。其总精度为±2%。该电压调节装置；s单输出可产生高达1 a的电流。这将在最低2.7 V电压和最高10 V电压下工作，从而便于控制电路中的电源。固定输出电压为2.5 V，这是最好的电源管理。可编程直流电源需要使用3mV（Typ）的负载调节和0.01%/V（Typ）的线路调节。其最大功耗为7200 mW。为了确保零件；由于散装包装损坏，本产品采用管式包装，通过将松动部件存放在外管中，增加了一点保护。其极性为正极。该电压调节装置的工作温度范围为-40°C至125°C。

类别：集成电路 (IC)
家庭：PMIC - 稳压器 - 线性
系列：-
稳压器拓扑结构：正，固定式
电压 - 压降（标准）：-
稳压器数量：1
电流 - 输出：1A

输出接口数：1

输入电压(DC)：10.0V (max)

输出电压：2.5 V

输出电流：1 A

供电电流：125 μA

针脚数：20

耗散功率：7200 mW

静态电流：80.0 μA

输出电容类型：Tantalum

跌落电压：230 mV

调节输出数：1

输入电压(Max)：10 V

输入电压(Min)：2.7 V

输出电压(Min)：2.5 V

输出电流(Max)：1 A

工作温度(Max)：125 ℃

工作温度(Min)：-40 ℃

耗散功率(Max)：7200 mW

精度：±2 %

输入电压：2.7V ~ 10V

引脚数：20

工作温度：-40℃ ~ 125℃

安装类型：表面贴装

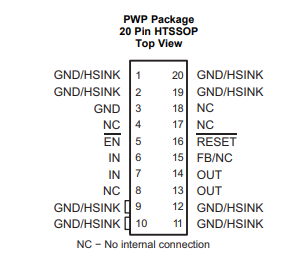

封装/外壳：20-TSSOP，20-eTSSOP，20-HTSSOP
包装：管件
供应商设备封装：*
其它名称：296-8079-5

• 低压差稳压器

• 1.5-V、1.8-V、2.5-V、2.7-V、2.8-V、3.0-V、3.3-V、5.0-V固定输出可调版本

• 1 A时电压降到230 mV（TPS76750）

• 超低85μA典型静止电流

• 快速瞬变响应

• 固定输出版本的2%公差超过指定条件

• 打开排水电源复位，延时200毫秒（PG选项见TPS768xx）

• 热关机保护
