使用德州仪器的LDO TPS77633PWP线性稳压器控制电路的电压水平。该设备的最大功耗为7200 mW。其总精度为±2%。其电流下的典型压降为0.169@500mA该电压调节装置的单个输出可产生高达0.5 a的电流。只需要2.7 V的输入电压，最大10 V，这是控制电路功率的最佳方法。对于电压为3.3 V的固定输出，这是最好的电源管理。您的电路能够通过使用3mV（Typ）的负载调节和0.01%/V（Typ）的线路调节在其输出端产生恒定电流。其最大功耗为7200 mW。为了确保零件不会被散装包装损坏，本产品采用管包装，通过将松动的零件存放在外管中来增加一点保护。此电压调节装置的工作温度范围为-40°C至125°C。其极性为正。

类别：集成电路 (IC)
家庭：PMIC - 稳压器 - 线性
系列：-
稳压器拓扑结构：正，固定式
输出电压：3.3V
电压 - 压降（标准）：0.169V @ 500mA
稳压器数量：1
电流 - 输出：500mA (最小值)
电流 - 限制（最小）：1.2A

输出接口数：1

输入电压(DC)：10.0V (max)

输出电压：3.3 V

输出电流：500 mA

耗散功率：7.2 W

静态电流：0.085 mA

输出电容类型：Tantalum

跌落电压：0.169V @500mA

调节输出数：1

输入电压(Max)：10 V

输入电压(Min)：2.7 V

输出电流(Max)：0.5 A

工作温度(Max)：125 ℃

工作温度(Min)：-40 ℃

耗散功率(Max)：7200 mW

精度：±2 %

输入电压：≤10 V

引脚数：20

长度：6.5 mm

宽度：4.4 mm

高度：1.15 mm

工作温度：-40℃ ~ 125℃

安装类型：表面贴装
封装/外壳：20-TSSOP，20-eTSSOP，20-HTSSOP
包装：管件
供应商设备封装：*
其它名称：296-8131-5

• 500mA时电压降为169mV（典型值）

• 500mA低压差稳压器

• 有固定输出和可调版本

• 超低85μA典型静态电流

• 快速瞬态响应

• 固定输出版本的2%公差超过规定条件

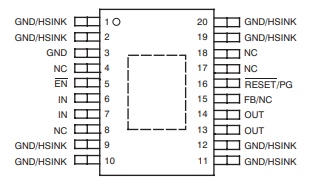

• 8针SOIC和20针TSSOP PowerPAD? （PWP）包

• 过温度保护
