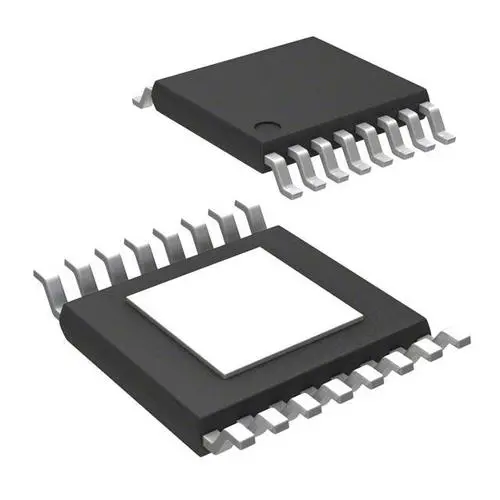

TPS7B7701QPWPRQ1

浏览次数:37次 更新时间:2021-07-27 14:53

本词条由华强电子网用户提供,如果涉嫌侵权,请与我们客服联系,我们核实后将及时处理。

概述

TPS7B770x-Q1 系列器件是具有电流检测功能的单路和双路高压 LDO,设计用于在 4.5 至 40V(45V 负载突降保护)的宽输入电压范围内工作。该设备通过同轴电缆为有源天线的低噪声放大器供电,每通道电流为 300 mA。每个通道还提供 1.5 至 20 V 的可调输出电压。

该器件通过电流检测和错误引脚提供诊断。为监控负载电流,高端电流检测电路提供与检测到的负载电流成比例的模拟输出。准确的电流检测允许检测开路、正常和短路条件,而无需进一步校准。电流检测可以在通道和设备之间复用,以节省 ADC 资源。每个通道还通过一个外部电阻器实现可调节的电流限制。

集成反极性二极管消除了对外部二极管的需要。该器件具有标准热关断、输出电池短路保护和反向电流保护功能。

在电感关闭期间,每个通道的输出都有内部电感钳位保护。该器件在 –40°C 至 125°C 的环境温度范围内工作。


特性

?符合汽车类应用的要求

?有符合的AEC-Q100标准的以下特性:

—器件温度1等级:–40°C至125°C的环境运行温度范围

—器件人体放电模式(HBM)静电放电(防静电)分类等级2

—组件组件充电模式(清洁发展机制)静电放电分类等级C4B

?具有电流检测和可调节限流功能的单通道和双通道低压降稳压器

? 4.5V至40V宽输入电压范围,45V网页突降保护

? FB接至地线时进入电源开关模式

? 1.5V至20V可调节输出电压

?每通道输出电流高达300mA

?可通过外部接触实现可调节限流功能

?电流检测功能,无需进一步降低电流检测功能流下检测天线开路情况

?高电源抑制比:100赫兹时的比喻是73分贝

?集成模块保护,低至-40V且不需要外部外接

?负载电流为100mA时,最大压降电压为500mV

?与2.2μF至100μF(血沉为1米Ω至5Ω)范围内的输出电机稳定使用时可保持稳定

?集成了保护和诊断功能

—热关断

—欠压(UVLO)

—短路保护

—电池单元保护

—电流保护

—输出端电池短路保护

—输出端感性负载钳位

—多通道/设备间的电流检测功能

—能够通过电流检测功能所有故障

? 16曾经高铁作业电源垫?封装


参数

参数名称属性值
Brand NameTexas Instruments
是否无铅不含铅
是否Rohs认证符合
厂商名称Texas Instruments(德州仪器)
包装说明HTSSOP,
Reach Compliance Codecompliant
ECCN代码EAR99
Factory Lead Time16 weeks
Samacsys DescriptionAutomotive Single-Channel Antenna LDO Linear Regulator With Current Sense
可调性ADJUSTABLE
最大回动电压 10.5 V
标称回动电压 10.35 V
最大输入电压40 V
最小输入电压4 V
JESD-30 代码R-PDSO-G16
JESD-609代码e4
长度5 mm
湿度敏感等级3
功能数量1
输出次数1
端子数量16
工作温度TJ-Max150 °C
工作温度TJ-Min-40 °C
最大输出电流 10.3 A
最大输出电压 120 V
最小输出电压 11.5 V
封装主体材料PLASTIC/EPOXY
封装代码HTSSOP
封装形状RECTANGULAR
封装形式SMALL OUTLINE, HEAT SINK/SLUG, THIN PROFILE, SHRINK PITCH
峰值回流温度(摄氏度)NOT SPECIFIED
调节器类型ADJUSTABLE POSITIVE SINGLE OUTPUT LDO REGULATOR
筛选级别AEC-Q100
座面最大高度1.2 mm
表面贴装YES
端子面层Nickel/Palladium/Gold (Ni/Pd/Au)
端子形式GULL WING
端子节距0.65 mm
端子位置DUAL
处于峰值回流温度下的最长时间NOT SPECIFIED
宽度4.4 mm


引脚图与功能


工作原理

暂无TPS7B7701QPWPRQ1的工作原理信息

替代产品

暂无TPS7B7701QPWPRQ1的替代产品信息

PDF资料

暂无TPS7B7701QPWPRQ1的PDF资料信息
