TXS0108EPWR

浏览次数:2854次 更新时间:2021-07-29 15:02

本词条由华强电子网用户提供,如果涉嫌侵权,请与我们客服联系,我们核实后将及时处理。

更多

TXS0108EPWR最新采购批发价格

型号 品牌 参考价格
TI/德州仪器
¥0.744

TXS0108EPWR中文资料规格参数

TXS0108EPWR概述

TXS0108EPWR是一款8位非反相转换器芯片,具有两个独立的可配置电源轨.A端口设计用于追踪VCCA.VCCA接受1.2至3.6V电源电压.B端口设计用于追踪VCCB.VCCB接受1.65至5.5V电源电压.这允许在任何1.2,1.5,1.8,2.5,3.3与5V电压节点之间进行低压双向转换.当输出启用(OE)输入为LOW时,所有输出均置于高阻状态.为确保上电或掉电时的高阻状态,OE应通过下拉电阻连接至GND,电阻的最小值由驱动器的电流源能力决定。

TXS0108EPWR参数

制造商包装说明

TSSOP-20

符合REACH

符合欧盟RoHS

符合中国RoHS

状态

活性

频道类型

双向

接口IC类型

接口电路

JESD-30代码

R-PDSO-G20

JESD-609代码

e4

功能数量

1个

端子数

20

最低工作温度

-40℃

最高工作温度

85℃

包装主体材料

塑料/环氧树脂

包装代码

TSSOP

包装等效代码

TSSOP20,.25

包装形状

长方形

包装形式

小轮廓,薄型轮廓,缩孔

峰值回流温度(℃)

260

资格状态

不合格

座高

1.2毫米

子类别

其他接口IC

最大电源电流

0.008毫安

电源电压标称

2.5伏

最小供电电压

1.2伏

最大电源电压

3.6伏

安装类型

表面贴装

温度等级

产业

终端完成

镍/钯/金(Ni / Pd / Au)

终端表格

GULL WING

端子间距

0.65毫米

终端位置

时间@峰值回流温度-最大(秒)

未标明

长度

6.5毫米

宽度

4.4毫米

附加功能

还可以在1.65至5.5 V的电压下工作

特性

●无需方向控制信号

●最大数据传输率

。60 Mbps(推拉)

。2 Mbps(漏极开路)

●A端口上1.2 V至3.6 V,B端口上1.65 V至5.5 V(V CCA≤VCCB)

●无需电源排序–可以先将VCCA或VCCB斜升

●闩锁性能超过II类JESD 78的100 mA

●ESD保护超过JESD 22(A端口)

。2000 V人体模型(A114-B)

。150V机器型号(A115-A)

。1000V充电设备型号(C101)

●IEC 61000-4-2 ESD(B端口)

。±8kV接触放电

。±6kV气隙放电

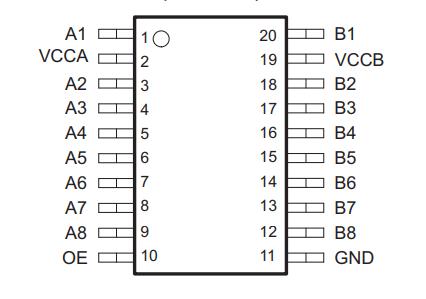

TXS0108EPWR引脚图


TXS0108EPWR数据手册

厂商 PDF简要描述 下载
TI
产品型号TXS0108EPWR描述IC TRNSLTR双向20TSSOP分类集成电路(IC),逻辑-转换器,电平转换器制造商德州仪器打包切割带(CT)零件状态活性工作温度-40°C?85°C(TA)包装/箱20-TSSOP(0.173英寸,4.40mm宽度)供应商设备包装20次基本零件号TXS0108
PDF
供应商 数量 厂商 批号 封装 交易说明 仓库
11
TI/德州仪器
17+
TSSOP20
深圳现货库存实报询价发QQ
深圳
428
德州仪器TI
23+
■■■■■假一罚十■■■■■■■真实有效库存■■■■
2
TI/德州仪器
20+
TSSOP20
原装现货,支持实单
12
TI/德州仪器
1002+
TSSOP-20
全新原装现货实数
深圳
52
TI/德州仪器
成都原现,只报实单,见谅
成都
