UC3844中文资料规格参数
UC3844概述
UC3844, UC3845是高性能固定频率电流模式控制器。专为离线和直流至直流变换器应用而设计，为设计人员提供只需最少外部元件就能获得成本效益高的解决方案。该集成电路的特点是，具有振荡器、温度补偿的参考、高增益误差放大器、电流取样比较器和大电流图腾柱输出，是驱动功率MOSFET的理想器件。
其它的保护特性包括带滞后的输入和带滯后的参考欠压锁定、逐周电流限制、单个脉冲测量锁存，以及每隔一个振荡周期将输出消隐的触发器，允许将输出静区定为50%至70%。
这些器件可提供8管脚双列直插塑料封装和14管脚塑料表面贴装(SO-14)封装。SO-14封装的图腾柱式输出级有分离的电源和接地管脚。
特性
●电流模式工作达500千赫输出开关频率
●输出静区时间从50%至70%可调
●自动前馈补偿
●锁存脉宽调制，用于逐周期限流
●内部微调的参考源，带欠压锁定
●大电流图腾柱输出
●输入欠压锁定，带滞后
●低启动和工作电流
●直接与安森美半导体的SENSEFET产品接口

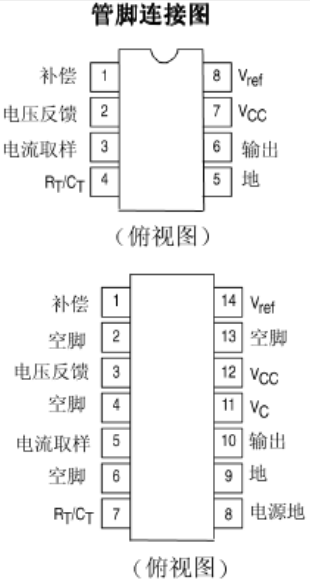

UC3844引脚图
UC3844数据手册
| 厂商 |
PDF简要描述 |
下载 |
TI |
UC3844是高性能固定频率电流模式控制器专为离线和直流至直流变换器应用而设计，为设计人员提供只需最少外部元件就能获得成本效益高的解决方案。这些集成电路具有可微调的振荡器、能进行精确的占空比控制、温度补偿的参考、高增益误差放大器。电流取样比较器和大电流图腾柱式输出，是驱动功率MOSFET的理想器件。 |
PDF
|
STMICROELECTRONICS |
UC3844是高性能固定频率电流模式控制器专为离线和直流至直流变换器应用而设计，为设计人员提供只需最少外部元件就能获得成本效益高的解决方案。这些集成电路具有可微调的振荡器、能进行精确的占空比控制、温度补偿的参考、高增益误差放大器。电流取样比较器和大电流图腾柱式输出，是驱动功率MOSFET的理想器件。 |
PDF
|
