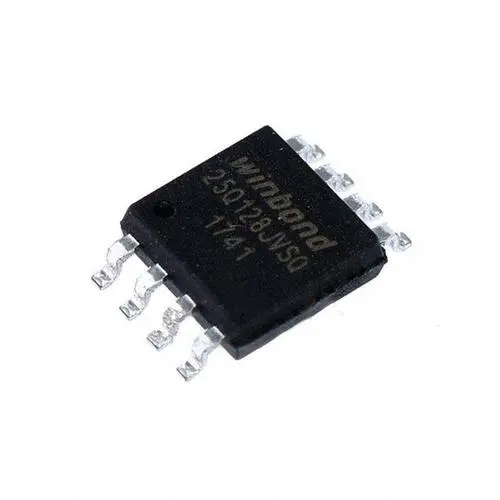

W25Q128JVSIQ

浏览次数:237次 更新时间:2021-07-22 10:16

本词条由华强电子网用户提供,如果涉嫌侵权,请与我们客服联系,我们核实后将及时处理。

概述

W25Q128JV(128M位)串行闪存为空间、引脚和功耗有限的系统提供存储解决方案。25Q系列提供的灵活性和性能远远超过普通的串行闪存设备。它们非常适合将代码隐藏到内存中,直接从双/四通道串行接口(XIP)执行代码,并存储语音、文本和数据。该器件采用2.7V至3.6V单电源供电,掉电时功耗低至1uA。所有设备都采用节省空间的包装。

W25Q128JV阵列被组织成65,536个可编程页面,每个页面256字节。一次最多可编程256个字节。页面可以按16组(4KB扇区擦除)、128组(32KB块擦除)、256组(64KB块擦除)或整个芯片(芯片擦除)进行擦除。W25Q128JV分别有4,096个可擦除扇区和256个可擦除块。小的4KB扇区为需要数据和参数存储的应用提供了更大的灵活性。(参见图2。)W25Q128JV支持标准串行外设接口(SPl)、双/四I/O SPl:串行时钟、芯片选择、串行数据I/O0(DI)、I/O1(DO)、I/O2和I/O3。支持最高133MHz的w25q 128 JV SPI时钟频率,当使用快速读取双/四I/O时,双I/O的等效时钟速率为266MHz(133MHz x 2),四I/O的等效时钟速率为532MHz(133MHz x4)。这些传输速率可优于标准异步8位和16位并行闪存。

此外,该设备支持JEDEC标准制造商和设备标识和SFDP,以及64位唯一序列号和三个256字节的安全寄存器。


特性

  • SPI闪存新系列

  • W25Q128JV:128M位/16M字节

  • 标准SPl:CLK、/CS、DI、DO

  • 双SPl:CLK、/CS、IO0、IO1

  • 四通道SPI:CLK、/CS、IO0、IO1、IO2、IO3

  • 软件和硬件复位(1)

  • 最高性能串行闪存

  • 133MHz单、双/四通道SPI时钟

  • 266/532MHz等效双/四通道SPI

  • 66MB/S连续数据传输速率Min

  • 采用8/16/32/64字节封装的连续读取

  • 寻址内存仅需8个时钟

  • 允许真正的XIP(就地执行)操作低功耗、宽温度范围

  • 2.7至3.6V单电源供电

  • <1μA掉电(典型值。)

  •  40℃至85℃的工作范围

参数

参数列表
技术参数时钟频率133 MHz
位数8
存取时间(Max)6 ns
工作温度(Max)85 ℃
工作温度(Min)-40 ℃
电源电压2.7V ~ 3.6V
封装参数安装方式Surface Mount
引脚数8
封装SOIC-8


引脚图与功能


工作原理

暂无W25Q128JVSIQ的工作原理信息

替代产品

暂无W25Q128JVSIQ的替代产品信息

PDF资料

暂无W25Q128JVSIQ的PDF资料信息
