数字示波器的工作原理是什么?使用方法又是什么?

来源:华强电子网 作者:TT 浏览:3295

标签: 数字示波器

摘要: 随着电子技术的发展以及变化,对于电路测量的要求也逐渐变高。所以数字示波器也就成为了比较重要的工具,但是数字示波器却很少有人了解。比如数字示波器的工作原理以及使用方法。

随着电子技术的发展以及变化,对于电路测量的要求也逐渐变高。所以数字示波器也就成为了比较重要的工具,但是数字示波器却很少有人了解。比如数字示波器的工作原理以及使用方法。



一、数字示波器的简介

数字示波器是一种数据采集,A/D转换,软件编程等一系列的技术制造出来的高性能示波器。同时数字示波器是能够很好的支持多级菜单,能够给用户提供多种选择以及分析功能。除此之外,还可以提供存储,实现对波形的保存以及处理。

数字示波器的工作原理是什么?使用方法又是什么?



二、数字示波器的工作原理

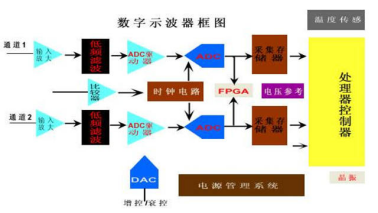

输入的电压信号经耦合电路后送至前端放大器,前端放大器将信号放大,以提高示波器的灵敏度和动态范围。放大器输出的信号由取样/保持电路进行取样,并由A/D转换器数字化,经过A/D转换后,信号变成了数字形式存入存储器中,微处理器对存储器中的数字化信号波形进行相应的处理,并显示在显示屏上。



三、数字示波器的使用方法

数字示波器使用方式主要有三种基础的方法,下面我们详细的分析一下:


1.数字示波器的两个按键

AUTO:这个按键主要是自动设置功能,从而来调节各种控制值,产生合适观察的输入信号显示。

RUN/STOP:这个按键就是数字示波器正在采集触发的信息或者停止采集数据功能。



2.数字示波器信号显示控制

水平控制按钮的操作:这个使用方法是能够很好的将水平刻度以及波形位置进行更改的。屏幕的水平方向上的中心也是波形时间参考点来调整位置按钮。



垂直控制按钮的操作:该功能能够很好的显示波形,来调节垂直标尺以及位置。同时还可以设定输入参数,并且每个通道需要进行单独的调节。



3.数字示波器触发模式

数字示波器的触发就是使得示波器的扫描与被观测信号同步,从而显示稳定的波形。示波器的基本触发模式有三种:自动模式、正常模式/常规模式、单次模式。



以上就是关于数字示波器的所有内容介绍,还想要了解更多有关电子行业知识可以持续关注小编。
