电阻箱怎么使用?电阻箱的相关知识,就是这么简单!

来源:华强电子网 作者:华仔 浏览:4569

标签: 电阻箱

摘要: 我们在很小的时候就知道电是有危险的,所以我们看见和电有关的东西,都会躲得远远的,那么电阻箱,大家应该都有见到过这个东西吧,只是可能对这个东西不是很了解吧,现在我们就一起去研究一下它呗。

我们在很小的时候就知道电是有危险的,所以我们看见和电有关的东西,都会躲得远远的,那么电阻箱,大家应该都有见到过这个东西吧,只是可能对这个东西不是很了解吧,现在我们就一起去研究一下它呗。

电阻箱的使用 就是这么简单

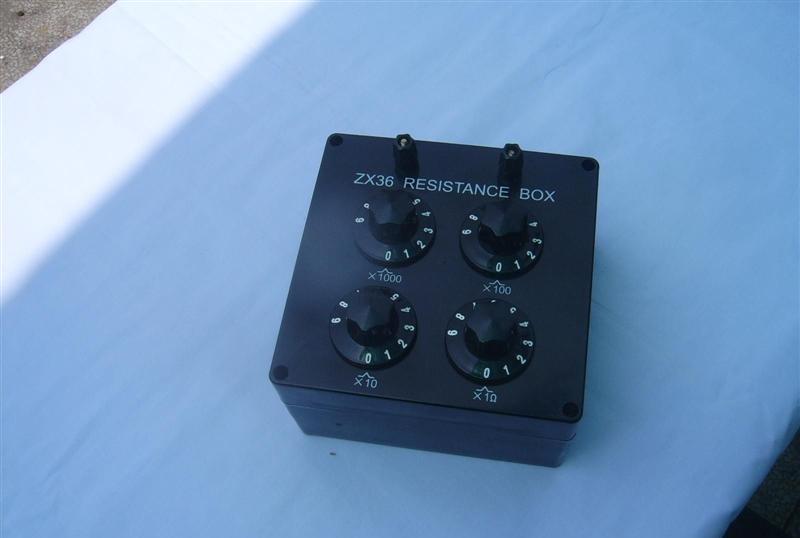

电阻箱

电阻箱

电阻箱一种箱式电阻器。由若干个不同阻值的定值电阻,按一定的方式连接而成。电阻箱中的定值电阻一般用康铜和锰铜丝绕制,使电阻值基本不随温度变化。实验室用的电阻箱有插头式和开关式(又叫筒式)两种。

电阻箱该如何使用

使用时,把两个接线柱接入电路(两接线柱不分正负极),调节旋盘就能得到0~××××××欧(通常为9999.9欧)之间的任意阻值。(通常顺时针方向转动旋盘)各旋盘对应的指示点的示数乘以面盘上标出的倍数,然后加在一起,就是接入电路的阻值。

各旋盘对应的指示点的示数乘以面板上标记的倍数,然后加在一起,就是接入电路的阻值。表示接入电路的电阻值是1欧姆+2欧姆=3欧姆。它的面板上有两个接线柱,还有几个旋钮,旋钮旁分别标有倍率×1、×10、×100、×1000的字样,旋钮的周围标有0——9共十个数字。使用时面板上的标志(白点)指着的数值再乘以旋钮旁所标的倍率,就是这个旋钮下面连入电路的电阻值。图中所示的这个电阻箱可以组成0——9999欧姆范围内的各种整数的电阻值,供实验时使用,如图所示的情况,这时的电阻值为2408欧姆。

电阻箱的使用 就是这么简单

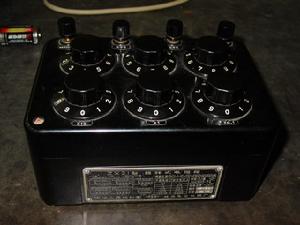

电阻箱

电阻箱与滑动变阻器的比较

滑动变阻器能够改变连入电路的电阻大小,起到连续改变电流大小的作用,但不能准确知道连入电路的电阻值。如果需要知道连入电路的电阻的阻值,就要用到电阻箱。

电阻箱是一种可以调节电阻大小并且能够显示出电阻阻值的变阻器。

它与滑动变阻器比较,滑动变阻器不能表示出连入电路的电阻值,但它可以连续改变接入电路中的电阻。电阻箱能表示出连入电路中的阻值大小,但阻值变化是不连续的· 也没有滑动变阻器值变化准。

这个电阻箱原来也没有这么可怕了,但是我们不懂的朋友们,看到和电有关的东西,还是要适当的保持一下距离的哦。
