你们了解过等离子切割机吗?该割机的内部结构主要采用的是镀锌板和钛金板这两种，它有着性能稳定和系统配置高等优势，感兴趣的话就随小编一起来了解下等离子切割机的结构与工作原理吧!

等离子切割机简介

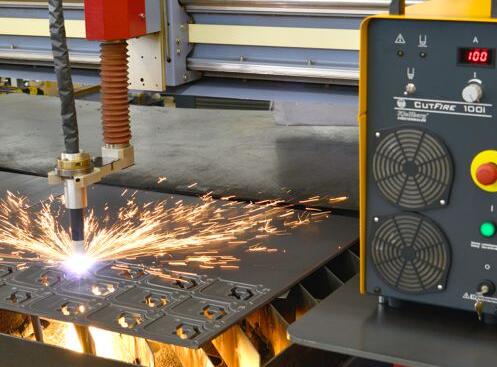

等离子弧切割机是借助等离子切割技术对金属材料进行加工的机械。等离子切割是利用高温等离子电弧的热量使工件切口处的金属部分或局部熔化(和蒸发)，并借高速等离子的动量排除熔融金属以形成切口的一种加工方法。

等离子切割机原理图

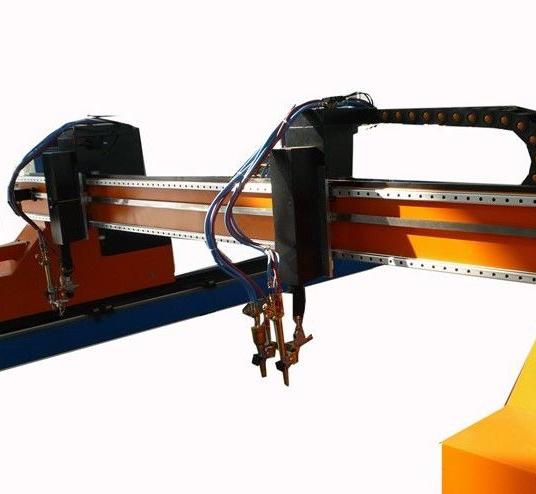

等离子切割机的结构

1.机架采用全焊接结构，坚固合理，操作简单，持久耐用。

2.切割速度快，精度高。切割口小，整齐，无掉渣现象。在传统的数控系统的基础上，改进了切割用的控制方式，避免了二次修整加工。

3.适用于低炭钢板、铜板、铁板、铝板、镀锌板、钛金板等金属板材。

4.数控系统配置高。自动引弧，性能稳定，引弧成功率达到99﹪以上。

5.支持文泰、北航海尔、ARTCAM、Type3等软件生成的标准G代码路径文件。控制系统采用U盘交换加工文件，操作方便快捷

等离子切割机的工作原理

等离子是加热到极高温度并被高度电离的气体，它将电弧功率将转移到工件上，高热量使工件熔化并被吹掉，形成等离子弧切割的工作状态。

压缩空气进入割炬后由气室分配两路，即形成等离子气体及辅助气体。等离子气体弧起熔化金属作用，而辅助气体则冷却割炬的各个部件并吹掉已熔化的金属。

切割电源包括主电路及控制电路两部分，电气原理：主电路包括接触器，高漏抗的三相电源变压器，三相桥式整流器，高频引弧线圈及保护元件等组成。由高漏抗引成陡将的电源外特性。控制电路通过割炬上的按钮开关来完成整个切割工艺过程：

预通气—主电路供电—高频引弧—切割过程—息弧—停止。

等离子切割机原理图

以上就是关于等离子切割机原理图的相关介绍,电路设计部分主要是由主电路及控制电路两部分组成，内部采用的是三相电源变压器和高频引弧线圈。
