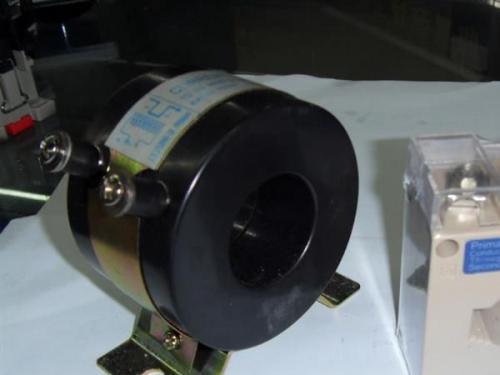

对于电流互感器，可能大家都不太了解，它是用在计量电度表的一种非接触式的电流传感器，作用是非常大的，那么大家知道电流互感器的选择怎么才是正确的吗?下面一起去看看吧。

电流互感器的选择

电流互感器的选择

选择的原则

1.1额定电压的确定

电流互感器的额定电压UN应与被测线路的电压UL相适应，即UN≥UL。

1.2额定变比的确定

通常根据电流互感器所接一次负荷来确定额定一次电流I1，即: I1=P1/UNcosψ

式中UN——电流互感器的额定电压，kV;

P1——电流互感器所接的一次电力负荷，kVA;

cosψ——平均功率因数，一般按cosψ=0.8计算。

为保证计量的准确度，选择时应保证正常运行时的一次电流为其额定值的60%左右，至少不得低于30%。

电流互感器的额定变比则由额定一次电流与额定二次电流的比值决定。

1.3额定二次负荷的确定

互感器若接入的二次负荷超过额定二次负荷时，其准确度等级将下降。为保证计量的准确性，一般要求电流互感器的二次负荷S2必须在额定二次负荷S2N的25%~100%范围内，即:

0.25S2N≤S2≤S2N

1.4额定功率因数的确定

计量用电流互感器额定二次负荷的功率因数应为0.8~1.0。

电流互感器的选择

1.5准确度等级的确定

根据电能计量装置技术管理规程(DL/T448-2000)规定，运行中的电能计量装置按其所计量电能量的多少和计量对象的重要程度，分为I、II、III、IV、V五类，不同类别的电能计量装置对电流互感器准确度等级的要求也不同。

电流互感器检测的标准：

五个点：1%;%5;20%;100%;120%。

所以，可以肯定的说，6A的点是准确的。计量用电流互感器一般要求准确级在0.2s级以上。

应该是445KVA。也就是千伏安，代表主变容量，PT就是电压互感器，10KV/100V 就是指互感器的一次侧即高压侧额定电压为10KV，二次侧即低压侧(接入仪表侧)额定电压为100V，100V是通用的标准电压。CT是电流互感器，30/5A 是指一次侧额定电流三十安时二次侧电流是5安，5安是通用的标准电流。

电力部门给你们装表时都要经过基本计算，不会瞎装的，有一公式：主变容量(445KVA)等于根号3倍的高压侧额定电压(10KV)和额定电流的乘机。反算过来，电流约25.7安，躲过主变励磁涌流，选30安是正确合适的。所以作为计量，发电方互感器越小越好。

以上就是小编为大家介绍的关于电流互感器的选择怎么才是正确的相关知识，相信大家看完后都有所了解了吧，希望能够帮到大家。
