24V开关电源是一种高频逆变器开关电源。高速开关控制电路开关管控制。直流电被转换成高频交流电，并提供给变压器进行转换，从而产生所需的一组或多组电压。接下来就为大家简单介绍一下24v开关电源电路图。

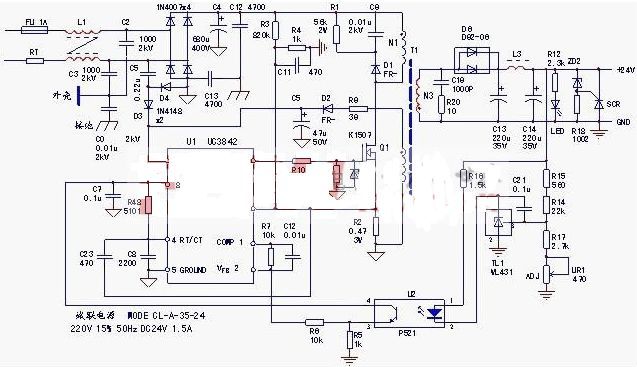

图1、 CL-A-35-24仪用DC24V开关电源

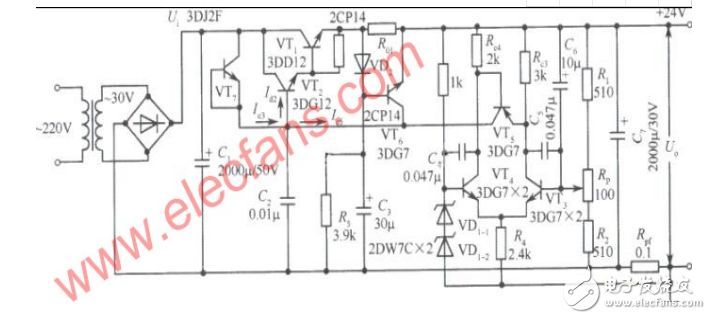

图2、 24v开关电源电路

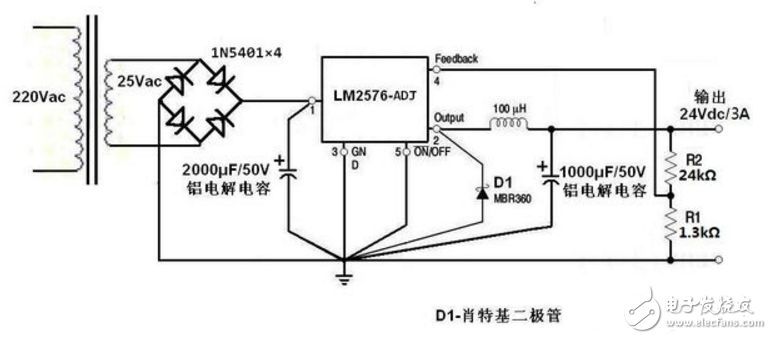

图3、

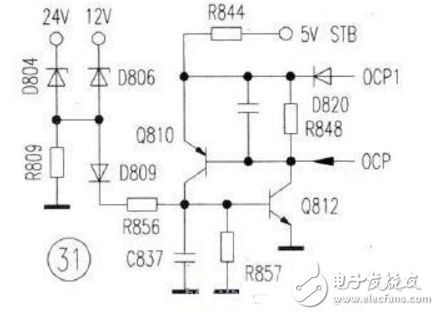

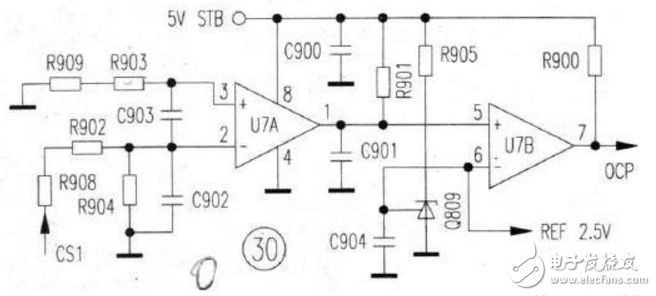

图4、24V过流保护电路图

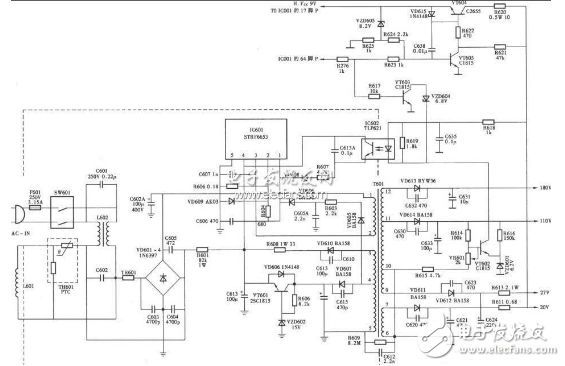

图5、

开关电源是把交流电转换成电子、电气设备所需直流电源的产品、具有体积小、重量轻、纹波小、效率高、运行噪声小、工作温升低、性价比高的特点，同时短路和过载保护及软起动功能有效保护负载电路不易损坏，是传统变压器的理想替代产品。

开关电源广泛应用在广告灯箱、通讯器材、工控自动化、小功率直流电机供电等需220V或110V交流电转换为直流电的场所。分为单组、双组、三组、四组四种规格，功率范围从15W~500W，输出有-5V、5V、-12V、12V、-24V、24V、48V等常规电压。

24V开关电源，是高频逆变开关电源中的一个种类。通过电路控制开关管进行高速的道通与截止.将直流电转化为高频率的交流电提供给变压器进行变压，从而产生所需要的一组或多组电压!

24V开关电源的工作原理

24v开关电源电路图

1.交流电源输入经整流滤波成直流;

2.通过高频PWM(脉冲宽度调制)信号控制开关管，将那个直流加到开关变压器初级上;

3.开关变压器次级感应出高频电压，经整流滤波供给负载;

4.输出部分通过一定的电路反馈给控制电路，控制PWM占空比，以达到稳定输出的目的。

电容式启动电路，当过载或短路故障发生时，电路能处于稳定的停振保护状态，不像电阻启动电路，会再现“打嗝”式间歇振荡现象。工作电流检测从电阻R2上取得，当故障状态引起工作过流异常增大时，U1的6脚输出PWM脉冲占空比减小，N1自供电绕组的感应电路也随之降低，当U1的7脚供电电压低于10V时，电路停振，负载电压为0，这是过流(过载或短路)引发U1内部欠电压保护电路动作导致的输出中止;工作电流异常增大时，R2上的电压降大于1V时，内部锁存器动作，电路停振，这是由过流引发U1内部过流保护动作导致输出中止。

以上便是是关于24v开关电源电路图的详细介绍，希望对大家有所帮助。可以更好地抑制从电网进入并从电源本身辐射的高频干扰，并且交流电压通过桥式整流电路。
