相信现在的小伙伴肯定知道电路的作用，电路是一个电器的灵魂，是一个电器的心脏，大家伙肯定都知道了电路的作用了，下面我们就说说bq24040充电电路，希望对你有帮助，让你了解的更多。

bq24040充电电路原理

bq2404x 具有为电池充电的单电源输出。如果在10 小时的安全定时器期间内平均系统负载无法让电池充满电，则可以使系统负载与电池并联。

电池充电经历以下三个阶段： 调节，恒定电流和恒定电压。在所有充电阶段，内部控制环路都会监控IC结温，当其超过内部温度阈值时，它会减少充电电流。

充电器功率级和充电电流感应功能完全集成在了一起。该充电器具有高精度电流和电压调节环路功能、充电状态显示，和充电终止功能。预充电电流和终止电流阈值都可以通过bq24040 和bq 24045 上的外部电阻进行编程。快速充电电流值也可以通过一个外部电阻进行编程。

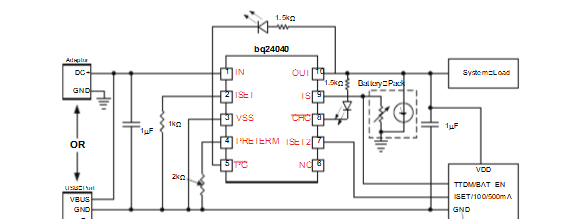

bq24040充电电路

bq24040中文资料的特性参数及充电电路

特性参数

充电

1%充电电压准确度

10%充电电流准确度

管脚选择的usb最大输入电流限制(100mA和500mA)

可编程充电截止点和预充电电流限制

高电压(3.45V)化学支持，通过bq24045

保护

30V输入等级;6.6V或者7.1V输入过压保护

输入电压动态电源管理

125摄氏度热管理;150摄氏度热关机保护

OUT脚输出短路保护和ISET脚短路保护

工作在超过JEITA范围通过电池负温度系数-1/2最快充电电流在寒冷的时候，4.06V在热的时候，bq24040和bq24045

固定10小时安全计时器，bq24040和bq24045

系统

自动失能充电终止和定时器模式，适用于没有热敏电阻的电池包装，bq24040和bq24045

状态指示，充电/结束

可封装在2*2mm DFN-10

集成自动开始功能为了产线测试，bq24041

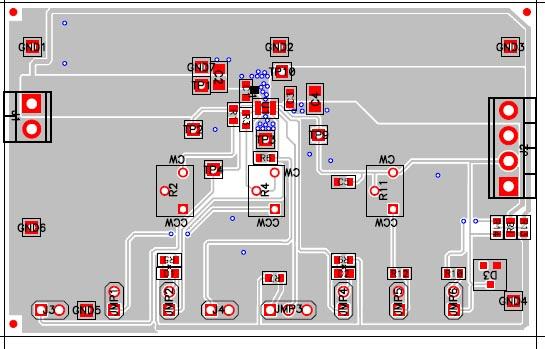

bq24040充电电路

放置长时间没有充电，BQ24040出现过放电引起的短路保护，如何才能恢复24040让其工作？

1) 如果电池和板子是封死的，电池不能拆换，如何重新激活电池，让充电过程恢复?

2)如果恢复不了，如何避免这种情况出现(过放电引起的短路保护)?关于硬件和系统设计上的建议，而不是要求用户及时充电那样的建议

读完上面相信小伙伴肯定知道了bq24040充电电路的原理以及参数了，相信小伙伴肯定都明白了，是不是觉得很复杂呢，别着急，自己制作一下，相信你制作完成之后就明白了。
