电路是现在人们生活中使用非常广泛的，电路的使用确保了很多用电设备的正常工作和运转，这也让电路变得更加的重要，那么lm386功放电路特点有哪些呢?跟随小编一起看下吧。

lm386功放电路特点以及特性

特性

静态功耗低，约为4mA，可用于电池供电;

工作电压范围宽，4-12V or 5-18V;

外围元件少;

电压增益可调，20-200;

低失真度;

应用特点

LM386是美国国家半导体公司生产的音频功率放大器，主要应用于低电压消费类产品。为使外围元件最少，电压增益内置为20。但在1脚和8脚之间增加一只外接电阻和电容，便可将电压增益调为任意值，直至 200。输入端以地为参考，同时输出端被自动偏置到电源电压的一半，在6V电源电压下，它的静态功耗仅为24mW，使得LM386特别适用于电池供电的场合。

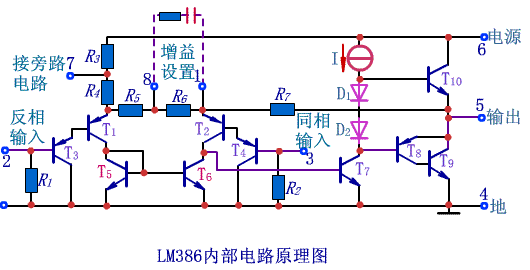

lm386功放电路

应用注意事项

尽管LM386的应用非常简单，但稍不注意，特别是器件上电、断电瞬间，甚至工作稳定后，一些操作(如插拔音频插头、旋音量调节钮)都会带来的瞬态冲击，在输出喇叭上会产生非常讨厌的噪声。

1、通过接在1脚、8脚间的电容(1脚接电容+极)来改变增益，断开时增益为20。因此用不到大的增益，电容就不要接了，不光省了成本，还会带来好处--噪音减少，何乐而不为?

2、PCB设计时，所有外围元件尽可能靠近LM386;地线尽可能粗一些;输入音频信号通路尽可能平行走线，输出亦如此。这是死理，不用多说了吧。

3、选好调节音量的电位器。质量太差的不要，否则受害的是耳朵;阻值不要太大，10K最合适，太大也会影响音质，转那么多圈圈，不烦那!

4、尽可能采用双音频输入/输出。好处是：“+”、“-”输出端可以很好地抵消共模信号，故能有效抑制共模噪声。

5、第7脚(BYPASS)的旁路电容不可少!实际应用时，BYPASS端必须外接一个电解电容到地，起滤除噪声的作用。工作稳定后，该管脚电压值约等于电源电压的一半。增大这个电容的容值，减缓直流基准电压的上升、下降速度，有效抑制噪声。在器件上电、掉电时的噪声就是由该偏置电压的瞬间跳变所致，这个电容可千万别省啊!

6、减少输出耦合电容。此电容的作用有二：隔直+耦合。隔断直流电压，直流电压过大有可能会损坏喇叭线圈;耦合音频的交流信号。它与扬声器负载构成了一阶高通滤波器。减小该电容值，可使噪声能量冲击的幅度变小、宽度变窄;太低还会使截止频率(fc=1/(2π*RL*Cout))提高。分别测试，发现10uF/4.7uF最为合适，这是我的经验值。

7、电源的处理，也很关键。如果系统中有多组电源，太好了!由于电压不同、负载不同以及并联的去耦电容不同，每组电源的上升、下降时间必有差异。非常可行的方法：将上电、掉电时间短的电源放到+12V处，选择上升相对较慢的电源作为LM386的Vs，但不要低于4V，效果确实非常不错!

lm386功放电路

以上是关于lm386功放电路特点以及注意事项等的具体介绍说明，电路在生活中的使用非常广泛，我们需要正确的进行安装和调节，这也才能够确保电路正常工作。
