TVS二极管，也叫做瞬态电压抑制二极管，它是一种保护性的电子元件，很多朋友对它的特性还不是很了解，今天就给大家介绍下TVS二极管的特点有哪些？如何判断TVS二极管的好坏。
TVS二极管简介
TVS(Transient Voltage Suppressor)管，也称瞬态电压抑制二极管，是在齐纳二极管工艺基础上发明的一种新型高效电路保护元器件，p秒级别的响应时间和高浪涌吸收能力是tvs管的核心优势。tvs管的工作原理，与常见的齐纳二极管极其相似，在一定范围内，均可以限制电路中两端的电压，使得两极间的电压箝位稳定在一个安全值，从而有效地保护电路中的精密元器免受破坏高压、高流、高涌破坏。目前，tvs管广泛应用在家用电器、计算机系统、通讯设备、汽车电子、交/直流电源、电子镇流器、工业控制、医学、航空等方面。
TVS二极管特点
TVS二极管会和要保护的电路并联。当其电压超过突崩溃准位时，直接分流过多的电流。TVS二极管是箝位器，会抑制超过其崩溃电压的过高电压。当过电压消失时，TVS二极管会自动复归，而其吸收的能量比类似额定的撬棒电路要大很多。

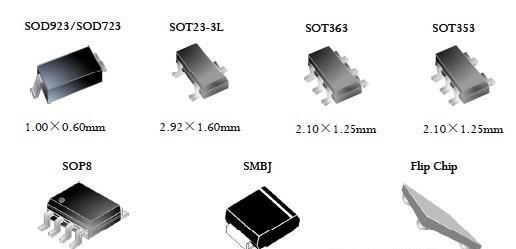

TVS二极管
TVS二极管有单向的及双向的。单向的TVS二极管在顺向操作时类似整流子，但在其设计允许承受很大的峰值电流，1.5KE系列的瞬间功率可以到1500 W。
双向的TVS二极管可以视为是二个极性相反的雪崩二极管相串联，再和要保护的电路并联。虽然在电路中会标示为二个二极管，不过实际元件是将二个二极管封装在同一个包装中。
TVS二极管过电压反应的速度会比其他的过电压保护元件(例如压敏电阻或是气体放电管)要快。实际的箝位大约只有一皮秒，但因为实际电路中导线存在电感，因此保护元件需容许较长时间的大电压。因此TVS二极管会比其他元件适合保护电路不受很快，而且有破坏性的电压突波。像许多分散式的电路都有这种快速的过电压突波，可能因为内部因素或是外部因素造成，例如闪电或是马达短路。
瞬态电压抑制器若使用在超过其设计条件的环境下，可能会损坏。瞬态电压抑制器的失效模式有三种：短路、开路、元件额定下降。
如何判断TVS二极管的好坏?
不管是采购何种产品，最不希望出现的就是次品、劣质产品。尤其是在电路保护元器件这块，损失是巨大，不管是对采购商还是供货商而言，其损伤力度不可估量。为此，在采购tvs管的路上，一定要选择正规、专业、可靠的厂家/制造商/供应商，争取把风险降到最低。当然，如果还是不放心，可以借用万用表R&TImes;1k挡检测TVS管的好坏、优劣。一般来说，一家专业的电路保护元器件厂家，都会有相关电子工程师或FAE提供免费的技术支持，甚至项目方案的策划和设计。
TVS二极管与稳压二极管的区别
1、符号封装
稳压二极管和TVS二极管的电路符号和稳压二极管基本相同，封装也差不多，有时候在外观甚至很难分别出来到底哪个是哪个;
2、电路接法
稳压二极管和TVS二极管在电路都是反向接入，也就是利用它的反向特性，利用PN结雪崩效应，在反向击穿前均有一个临界电压，在反向接入电路都具有稳压作用，但是也不尽相同，稳压二极管利用的是把输入电压固定在某个数值，而TVS二极管主要是防止瞬态高压对后级电路进行钳位;
3、响应时间
稳压二极管一般不会讲响应时间，更多的是关注稳压值，但是对于TVS二极管不一样，它的特性决定着它拥有不同的作用，TVS二极管具有瞬态抑制高能量作用，因此要求在较短时间内把较高能量瞬间吸收，因此这个时间很短，达到纳秒级别;
4、功率大小
稳压二极管的功率一般不是很大，常见的稳压二极管有1W、2W等，它的功率由它所允许的温升决定，实际是稳定电压与电流的乘积，例如对于稳压二极管1N4742A，它的功率最大只有1W，稳压值是12V，那么通过它的电流一般不能超过80mA，要不然管子会发热的厉害;对于TVS二极管，它讲究的是瞬时脉冲功率，这个功率值很高，能达到上千瓦，只是这个时间值维持很小。
如何区分TVS二极管的正负极和单双向?
当瞬态电压抑制二极管这个产品在您手上时候，第一时间，要知道这个产品的正负极和单双向。
1)看标志：tvs管，有单向和双向之分，单向的一端呢，有细色环，接的是正极，而双向的呢，中间有两道环，或者没有任何标志，没极性。
2)看规格书：一般在第一页，双向为双向导通，单向为单向导通。
3)看型号：tvs管的型号命名是有规律的，大部分tvs管型号均能看出参数，一家真正专注于电路保护元器件研发、生产、销售为一体的新兴企业。
4)借助万用表工具：单向一边又电压，直流方面有雪崩击穿特性;双向都有电压，直流方面，双向对称。
通过以上的内容，大家已经对TVS二极管有了详细的了解，在选择TVS二极管的时候，就可以参考上面的方法去做，这样才能选择到满意的TVS二极管。
