三极管是电子产品中经常用到的电子元器件，下面来看看。TIP122是什么三极管，以及tip122三极管好坏的区分。

tip122是什么三极管

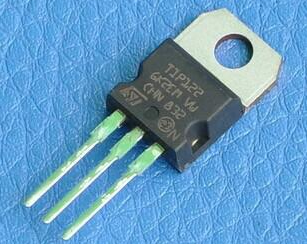

TIP122是NPN型达林顿三极管

tip122的参数特性

类型：晶体管

电压, Vceo:100V

功耗, Pd:65W

集电极直流电流:5A

直流电流增益 hFE:1000

封装类型:TO-220

针脚数:3

总功率, Ptot:65W

晶体管数:1

晶体管类型:功率达林顿

最大连续电流, Ic:5A

温度:25°C

电压, Vcbo:100V

电流, Ic hFE:3A

电流, Ic 最大:5A

直流电流增益 hfe, 最小值:1000

表面安装器件:通孔安装

集电极电流, Ic 平均值:5A

饱和电压, Vce sat 最大:2V

tip122应用电路

TIP122好坏鉴别

1.普通达林顿管的检测方法

普通达林顿管内部由两只或多只晶体管的集电极连接在一起复合而成，其基极B与发射极E之间包含多个发射结。检测时可使用万用表的R×1k或R×10k档来测量。

测量达林顿管各电极之间的正、反向电阻值。正常时，集电极C与基极B之间的正向电阻值(测NPN管时，黑表笔接基极B;测PNP管时，黑表笔接集电极C)值与普通硅晶体管集电结的正向电阻值相近，为3~10kΩ之间，反向电阻值为无穷大。而发射极E与基极B之间的的正向电阻值(测NPN管时，黑表笔接基极 B;测PNP管时，黑表笔接发射极E)是集电极C与基极B之间的正、反向电阻值的2~3倍，反向电阻值为无穷大。集电极C与发射极E之间的正、反向电阻值均应接近无穷大。若测得达林顿管的C、E极间的正、反向电阻值或BE极、BC极之间的正、反向电阻值均接近0，则说明该管已击穿损坏。若测得达林顿管的 BE极或BC极之间的、反向电阻值为无穷大，则说明该管已开路损坏。

2. 大功率达林顿管的检测

大功率达林顿管在普通达林顿管的基础上增加了由续流二极管和泄放电阻组成的保护电路，在测量时应注意这些元器件对测量数据的影响。

用万用表R×1k或R×10k档，测量达林顿管集电结(集电极C与基极B之间)的正、反向电阻值。正常时，正向电阻值(NPN管的基极接黑表笔时)应较小，为1~10kΩ，反向电阻值应接近无穷大。若测得集电结的正、反向电阻值均很小或均为无穷大，则说明该管已击穿短路或开路损坏。

用万用表R×100档，测量达林顿管发射极E与基极B之间的正、反向电阻值，正常值均为几百欧姆至几千欧姆(具体数据根据B、E极之间两只电阻器的阻值不同而有所差异。例如，BU932R、MJ10025等型号大功率达林顿管B、E极之间的正、反向电阻值均为600Ω左右)，若测得阻值为0或无穷大，则说明被测管已损坏。

用万用表R×1k或R×10k档，测量达林顿管发射极E与集电极C之间的正、反向电阻值。正常时，正向电阻值(测NPN管时，黑表笔接发射极E，红表笔接集电极C;测PNP管时，黑表笔接集电极C，红表笔接发射极E)应为5~15kΩ(BU932R为7kΩ)，反向电阻值应为无穷大，否则是该管的C、E极(或二极管)击穿或开路损坏。

tip122应用电路经常的被用在低速开关电路中，在使用中也要正确的进行安装以及选择，这样才能够保证电路能够安全的使用。
