升压芯片在电子产品中均有所使用，是必不可少的电子元器件，顾名思义，升压芯片主要是用来升高电压的。那么我们实际生产运用中的升压芯片有哪些呢?什么样的芯片可以升压?

升压芯片有哪些

升压芯片有很多，比如lm2596系列；构成电路简单、工作稳定、输出电流大、性价比高都是选型的要素。

什么样的芯片可以升压

可以升压的芯片有很多，像LM系列、XL系列就有不少外围元件简单、输出电流大的升压芯片。这里介绍一款常用的大电流升压芯片--LM2577，其电路简单，工作稳定，输出电流大。

LM2577是美国国家半导体公司生产的一款大电流升压IC，其输入电压范围为3.5～40V，内置有52KHz的振荡器，内部输出级的NPN型开关管的工作电流可达3A。

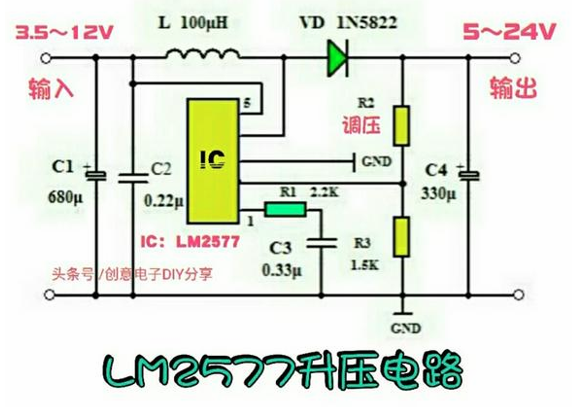

本电路的输出电压与电阻R2和R3有关，其输出电压Vout＝1.23x（1＋R2/R3）。一般R3选用固定电阻，通过调整R2阻值来改变输出电压。图中的R1、C3用以使内部反馈环路稳定的工作。▲TO-220封装的LM2577-adj。

LM2577的输出电压分固定版和可调版两种，这里选用LM2577-adj，其输出电压可以通过外接电阻来调整。▲工字电感的外形。

制作时，电感L选用工作电流≥3A的工字电感。二极管VD选用1N5822肖特基二极管。若想使输出电压可调，R2可以选用阻值合适的线性电位器。为了焊接方便，LM2577选用TO-220封装的。本电路只要元件良好，焊接无误，毋须调试即可工作。

以上便是升压芯片有哪些,什么样的芯片可以升压的全部解答。从名字升压芯片大家可以猜出来还有降压芯片，需要了解的朋友请继续关注我们。
