摘要: 小于0.2 m的显微结构在光学显微镜下看不清楚,这些结构称为亚显微结构或超微结构。为了清楚地看到这些结构,有必要选择一个波长较短的光源来提高显微镜的分辨率。1932年,罗斯卡发明了以电子束为光源的透射电子显微镜。电子束的波长可以比比可见环境光和紫外光的波长短得多,电子束的波长与发射电子束进行电压的平方根成反比,这意味着工作电压水平越高,波长越来越短。目前,透射电镜的分辨率可达0.2纳米
小于0.2 m的显微结构在光学显微镜下看不清楚,这些结构称为亚显微结构或超微结构。为了清楚地看到这些结构,有必要选择一个波长较短的光源来提高显微镜的分辨率。1932年,罗斯卡发明了以电子束为光源的透射电子显微镜。电子束的波长可以比比可见环境光和紫外光的波长短得多,电子束的波长与发射电子束进行电压的平方根成反比,这意味着工作电压水平越高,波长越来越短。目前,透射电镜的分辨率可达0.2纳米
透射电子显微镜原理

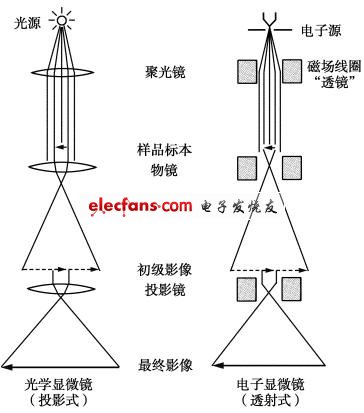

透射式电子显微镜(TEM)与投射式光学显微镜的原理很相近,图4-12所绘为两者的简化光路图,从图中可以看出,它们的光源、透镜虽不相同,但照放大和成像的方式却完全一致。
图4-12 投射光镜与透射电镜的光路对照图
透射电镜的总体工作原理是:由电子枪发射出来的电子束,在真空通道中沿着镜体光轴穿越聚光镜,通过聚光镜将之会聚成一束尖细、明亮而又均匀的光斑,照射在样品室内的样品上;透过样品后的电子束携带有样品内部的结构信息,样品内致密处透过的电子量少,稀疏处透过的电子量多;经过物镜的会聚调焦和初级放大后,电子束进入下级的中间透镜和第1、第2投影镜进行综合放大成像,最终被放大了的电子影像投射在观察室内的荧光屏板上;荧光屏将电子影像转化为可见光影像以供使用者观察。
电子显微镜的成像原理与光学显微镜基本相同,不同之处在于电子显微镜是以电子束为光源,以电磁场为透镜。此外,由于电子束的穿透很弱,用于电子显微镜的样品必须制成厚度约为50纳米的超薄切片。这个网络切片需要用超微粉碎机进行分析处理。电子显微镜的放大倍数可达一百万倍。它由五个部分组成: 电子照明系统、电磁透镜成像系统、真空系统、记录系统和电源系统。如果细分,主要部件是电子透镜和成像记录系统,由电子枪、聚光器、样品室、物镜、衍射镜、中间镜、投影镜、荧光屏和置于真空中的照相机组成。
电子显微镜是一种用电子显示物体内部或表面的显微镜。高速电子在比可见光波长较短(波粒二象性),显微镜的分辨率受其使用波长的限制,所以电子显微镜的分辨率(约0.1 nm)远高于光学显微镜(约200 nm)。
通过以上的内容我们知道了透射电子显微镜原理的介绍,小于0.2 m的显微结构在光学显微镜下看不清楚,这些结构称为亚显微结构或超微结构。为了清楚地看到这些结构,有必要选择一个波长较短的光源来提高显微镜的分辨率。电子显微镜的成像原理与光学显微镜基本相同,不同之处在于电子显微镜是以电子束为光源,以电磁场为透镜。此外,由于电子束的穿透很弱,用于电子显微镜的样品必须制成厚度约为50纳米的超薄切片。希望以上的内容可以帮助到你。
