比较器或电压比较器是用于比较两个电压电平的设备。 我们可以从比较器的输出确定哪个电压电平更高。它是典型运算放大器的应用，此外，它还具有其他应用。

比较器的工作原理

比较器的工作原理非常简单。 通常，它在两个电压源之间进行比较，并提供更大的输出。 下面提到的两点说明了工作方式。

如果同相端子中的电压高于反相端子电压，则输出将切换至运算放大器的正饱和电压。

如果反相端的电压高于同相端的电压，则输出将切换至运算放大器的负饱和电压。

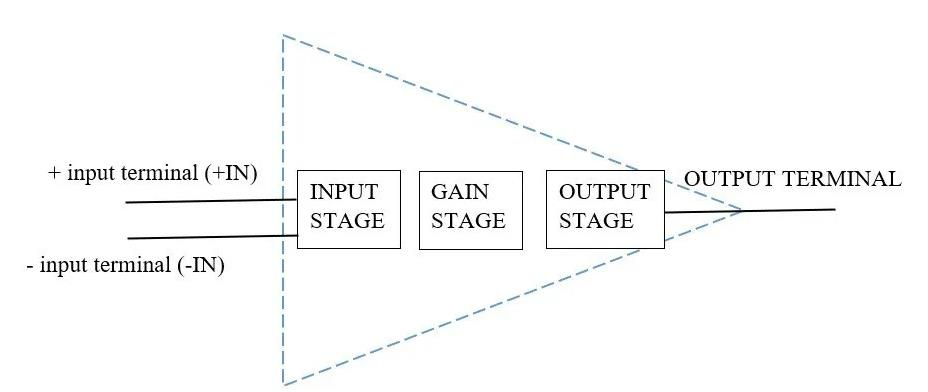

比较器框图

比较器的操作可以通过框图来表示。

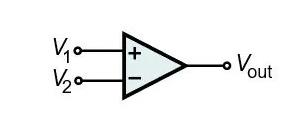

运算放大器比较器电路图

下图显示了比较器的电路图。 正如我们可以看到的那样，该电路仅包含一个运算放大器，并且通过反相和同相端子在其中提供电压输入。

比较器电路是使用运算放大器设计的。 为了使其做好运行准备，提供了输入电压。 没有与之结合的反馈系统。 通过运算放大器提供参考电压和电压信号。 还提供了正和负饱和电压输入。 指示性输出是从运算放大器的输出中收集的。

比较器电路用途

比较器是一种有价值的设备。下面列出了比较器的一些应用。

空检测器： 如果值为零，则空检测器将检测到它。 比较器通常是高增益放大器，对于受控输入，比较器适用于检测Null。

电平转换器： 可以使用单个运算放大器来设计电平转换器。 使用合适的上拉电压，该电路在选择要解释的电压时具有许多通用性。

模数转换器（ADC）： 比较器用于创建模数转换器。 在转换器中，输出指示哪个电压更高。 此操作与1位量化相同。 因此，几乎每个模数转换器都使用比较器。

除了上述应用之外，还有许多其他比较器，例如–弛豫振荡器，绝对值检测器，零交叉检测器，窗口检测器等。
