脉冲变压器是晶闸管触发电路的常用元件之一，广泛地应用于各种电子设备之中，计算机中就有它的身影。那么什么是脉冲变压器？下面了解一下脉冲变压器的原理图、参数规格及选型方法。

一、什么是脉冲变压器？

所谓脉冲变压器是一种宽频变压器，专为在其两个绕组之间以及连接负载之间传输电压脉冲而设计和优化，具有紧凑的结构和出色的重复性，主要用于电力电子电路中的隔离变压器，以分离电源和负载。

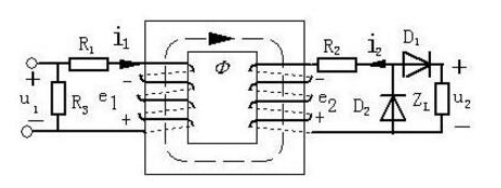

二、脉冲变压器原理图

脉冲变压器的工作原理是脉冲变压力通过利用铁芯的磁性的饱和性来把电源传输的正弦电压转化成为一种窄脉冲形式输出的电压，比如说，燃烧器的点火就是利用了脉冲变压器的这个原理。脉冲变压器在工作的状态中是处于一种暂态的变压器，这句话的意思是，脉冲变压器的脉冲过程是极其短暂的，指在一个短暂的时间之内发生，从它的函数图像来看，脉冲过程的图像的顶部是十分平滑的方形波浪，但是，普通的变压器的工作过程是一个持续不断的磁化过程，它的函数图像是一个正弦的变化图像。不仅如此，脉冲变压器的脉冲信号是一个重复的周期，并且具有一定的间隔。脉冲变压器只有一个正极的电压或者是一个负极的电压，并且它发出的脉冲信号是交变的，并且是不断连续、重复的。在进行波形传输的时候，脉冲变压器不能够失真，所以波形的前沿和顶降的幅度都必须比较小。

三、脉冲变压器参数规格

脉冲变压器的规格主要包括与o/p响应相关的不同参数，这些参数将定义允许的脉冲失真限制。

脉冲幅度：脉冲幅度是信号除无用尖峰之外的最高峰值。

上升时间 (Tr)：上升时间是输出信号在初级尝试中从峰值脉冲幅度的10%增强到90%的时间。在某些情况下，它可以描述为输出信号响应于初始时间从零增加到脉冲幅度所接收的时间。

过冲：超过峰值幅度的输出信号。

脉冲宽度：瞬时幅度达到峰值幅度的50%的第一个和最后一个时刻之间的时间间隔称为脉冲宽度或脉冲持续时间。

下垂：下垂是整个电平响应中的脉冲幅度位移，也称为倾斜。

下降时间 (Tf)：下降时间可以定义为在整个后沿响应期间通过输出信号将峰值幅度从90%降低到10%所花费的时间。它也被称为衰减时间。

后摆：在零振幅水平下扩展的后缘部分称为后摆。

四、脉冲变压器选型方法

首先选择额定电压。脉冲变压器与所接入电网电压相等，低压侧电压比低压侧电网的电压高10%或5%（取决脉冲变压器等级和阻抗电压大小）;额定容量选择。计算变压器所带负荷的大小（要求统计最大综合负荷，将有功负荷kW值换算成视在功率kVA），如果是两台变压器，那么每台变压器的容量可按照最大综合负荷的70%选择，一台变压器要按总负荷考虑，并留有适当的裕度。其它名牌参数可结合变压器产品适当考虑。例如：选择35/10kV变压器。假定最大负荷为3500kW，功率因数为0.8，选两台变压器，容量S=0.7×3500/0.8=3062kVA，可选择3150kVA的变压器，电压比为35kV/10.5kV。再从产品目录中选择型号。

以上就是脉冲变压器的相关内容的介绍，脉冲变压器在电路中主要作用为储能、隔离以及电压转换，小型脉冲变压器主要用于脉冲发生器、计算机等，大型脉冲变压器主要用于雷达系统，可在几微秒内提供200至300kV的50至100MW功率。
