气敏电阻器是一种半导体敏感器件，对特殊气体敏感，它可以将被测气体的浓度和成分信号转变为相应的电信号，气敏电阻器利用金属氧化物半导体表面在吸收某种气体时，发生氧化反应或还原反应而使电阻值改变的特性制成。那么气敏电阻的符号是什么？下面就一起来了解一下气敏电阻的图形符号！

一、气敏电阻的符号是什么？

气敏电阻器的文字符号是“MQ”，用字母表示用途，例如K、J、Y等，不同的字母表示不同的用途或者特征。用数字或字母与数字混合表示序号，主要是区别电阻器的外形尺寸及性能参数。

二、气敏电阻的图形符号

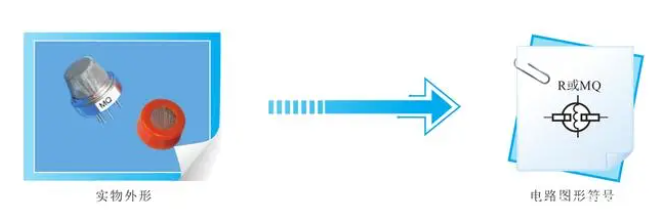

气敏电阻器电路图形符号如图所示，在气敏电阻器电路图形符号中，用大写的R表示电阻，用字母Q表示其阻值与气体相关。

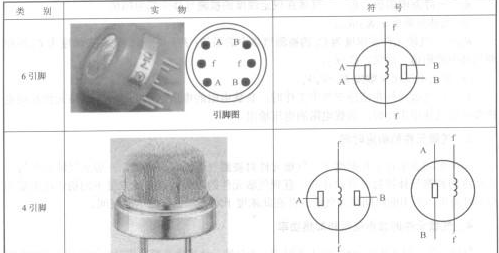

三、气敏电阻器的实物外形和电路符号

气敏电阻器的实物外形和电路符号
