什么是CAN总线？CAN总线（Controller Area Network）是一种用于实时控制和通信的串行总线标准。它最初是由德国的汽车制造商开发用于汽车电子系统之间的通信，现已广泛应用于其他领域，如工业自动化、机械设备、航空航天和医疗设备等。

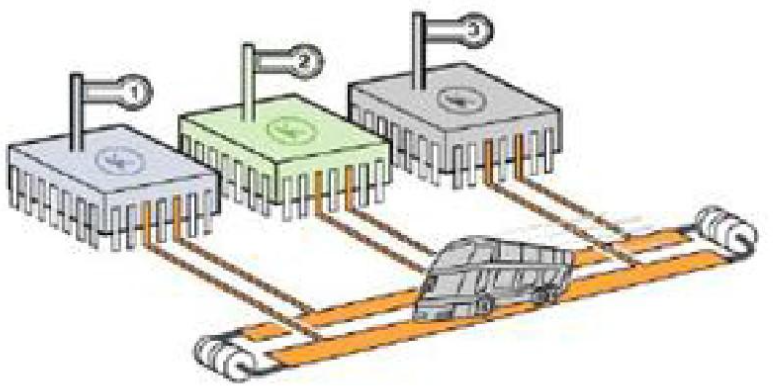

CAN总线示意图

CAN总线的设计目标是在高噪声环境中提供可靠的数据传输。它采用了差分信号传输，具有抗干扰和抗噪声的特性。CAN总线还支持多主机通信，多个设备可以同时发送和接收数据，使得分布式控制系统的设计更加灵活和可靠。

CAN总线具有许多优点，如高可靠性、实时性和可扩展性。它被广泛应用于汽车电子系统中，包括发动机控制、刹车系统、车身电子、仪表盘和娱乐系统等。此外，CAN总线还被用于工业自动化中的设备控制和数据采集，以及其他需要可靠通信的领域。

CAN总线的工作原理

CAN总线的工作原理基于差分信号传输、分布式位域仲裁和帧格式。它通过这些机制实现了可靠的数据传输，能够在高噪声环境下工作，并支持多设备的实时通信。具体如下：

1、物理层：CAN总线使用差分信号传输，即通过两个线路传输一个信号，其中一个线路传输高电平信号，另一个线路传输低电平信号。这种差分信号传输可以提供更好的抗干扰性能。CAN总线使用非返回零编码（Non-Return-to-Zero, NRZ）的方式，即高电平表示逻辑1，低电平表示逻辑0。

2、位域仲裁：CAN总线采用了一种分布式位域仲裁机制，用于解决多个设备同时发送消息时的冲突。每个设备在发送消息前会先检测总线上的电平情况，如果检测到总线上正在传输的位与自己要发送的位相冲突，那么设备将暂停发送，等待较高优先级的消息发送完毕。这种仲裁机制确保了消息的完整性和可靠性。

3、帧格式：CAN总线中的数据传输是通过帧（Frame）的方式进行的。CAN帧包括了标识符（Identifier）、控制域（Control Field）、数据域（Data Field）和校验域（CRC Field）。标识符用于标识消息的类型和优先级，控制域包含了帧的控制信息，数据域用于携带实际的数据，校验域用于检测数据的传输是否出错。

4、逻辑和物理拓扑：CAN总线可以采用两种逻辑拓扑结构：总线型和星型。在总线型拓扑中，所有的设备都连接在同一条总线上；而在星型拓扑中，每个设备都通过独立的线路与总线连接。物理上，CAN总线使用双绞线进行连接，线路长度可以根据需要进行扩展。
