ECL或非门组成振荡器电路图（一） - 消费电子电路图讲解

2019/3/21 19:43:18;
来源：唯样商城 作者：华仔 浏览：314

标签：

摘要： 用ECL单门电路或双门电路和RC定时网络，可以方便地组成振荡器。实际应用中经常用种电路来产生方波信号，对ECL组件进行功能测试和动态参数测试。表中是对图中线路的实测数据。

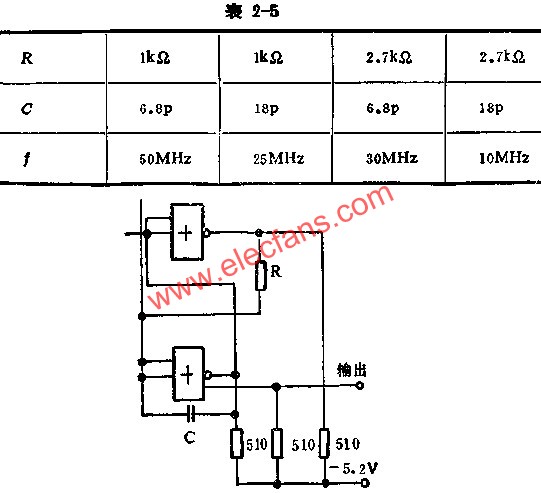

图中所示是用ECL或非门组成的振荡器（一）。

用ECL单门电路或双门电路和RC定时网络，可以方便地组成振荡器。实际应用中经常用种电路来产生方波信号，对ECL组件进行功能测试和动态参数测试。表中是对图中线路的实测数据。

电路图讲解


图中所示是用ECL或非门组成的单稳态电路图。如用一块E005四门可使一个宽脉冲变成一个窄脉冲，其输出脉冲的宽度由R和C的数值确定。图2。21所示的这种单稳态电路，当改变100欧电位器阻值时，输出脉冲宽度可以从2.5NS连续变化至55NS。


电路图讲解
