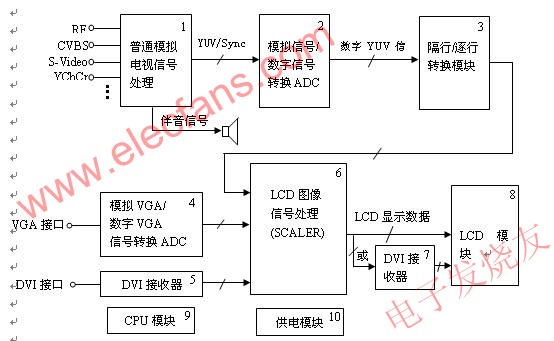

LCD电视的原理框图如下图所示，主要由以下几个部分组成：

1、普通模拟电视信号处理模块。该模块与普通电视机中的电视信号处理部分功能相同，其可接受多种输入信号格式，如RF电视射频信号、CVBS复合电视信号、S-Video信号、色差分量信号等。RF电视射频信号的接收一般使用一体化二合一高频头进行处理，处理后可直接输出复合电视信号和解调的伴音信号。同时，高频头也可输出第二伴音中频信号SIF提供给带丽音解码的机型使用。高频头输出的复合电视信号经视频解码IC处理后，输出模拟YUV（或RGB）信号及行场同步信号供数字板进行处理使用。

2、模拟信号/数字信号转换模块。该模块把三通道模拟YUV（或RGB）信号，通过AD转换器处理后，转变为24路数字YUV（或RGB）信号提供给逐行处理板使用。

3、隔行/逐行转换模块。该模块把隔行格式的数字YUV（或RGB）信号进行逐行处理后输出一标准逐行格式的数字YUV（或RGB）信号。

4、模拟VGA/数字VGA信号转换模块。该模块主要用把PC输出的标准模拟VGA视频信号转变成24位的并行数字VGA视频信号。

5、DVI串行/并行转换模块。这部分的功能主要由DVI接收器来实现。其接收PC输出的标准串行数字视频DVI信号，然后将其转变为24位（或48位）并行数字视频信号。

6、LCD图像处理模块(SCALER)。该模块的核心是一个高性能的平板图像处理器，可对前端进来的多种格式数字视频信号进行处理，输出平板显示模块可接受的平板图像显示数据格式。其主要功能有：数字色度亮度处理、彩色γ校正、图像大小缩放、画质改善、运动补偿、边缘平滑等。

7、DVI并行/串行转换模块。这部分的功能主要由DVI发送器来实现。其接收平板图像处理器输出的24位（或48位）平板图像显示数据，然后将其转变为DVI标准的串行输出数据格式，直接连接带DVI输入接口的LCD显示模块。

8、LCD显示模块。该模块是LCD-TV的显示终端，其接收平板图像处理器输出的平板图像显示数据（或DVI格式的平板图像显示数据，与LCD显示模块的输入接口有关），经内部时序控制电路转换后驱动LCD屏显示出正确的视频图像。

9、CPU模块。提供人机接口及对电路的各个功能模块进行功能设置和控制。

10、供电模块。对电源接口输入的12V和24V直流电进行DC/DC转换后，提供系统需要的各种不同电压。

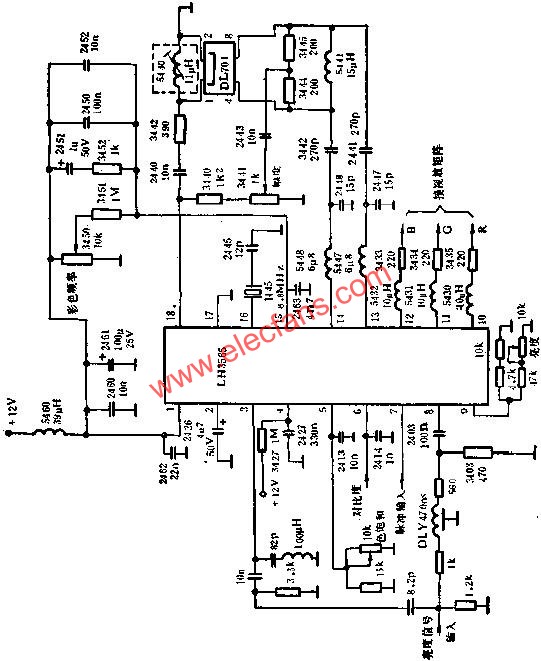

LH3565是一块单片PAL彩色解码集成电路,它能产生R,G,B三种信号直接输出,并能控制亮度,对比度和色饱和度.应用实例如图所示.

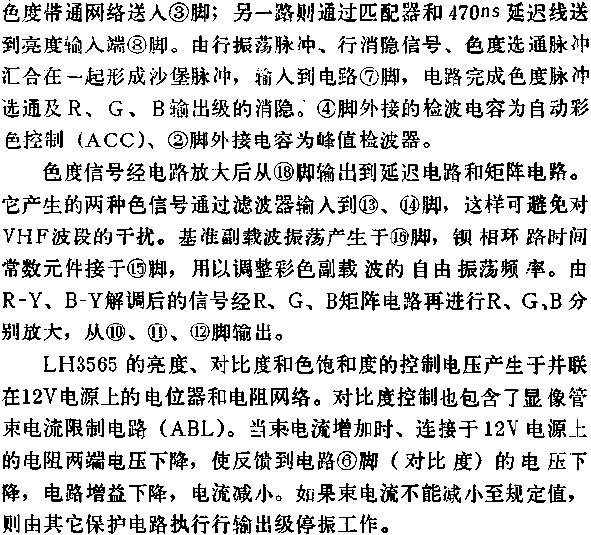

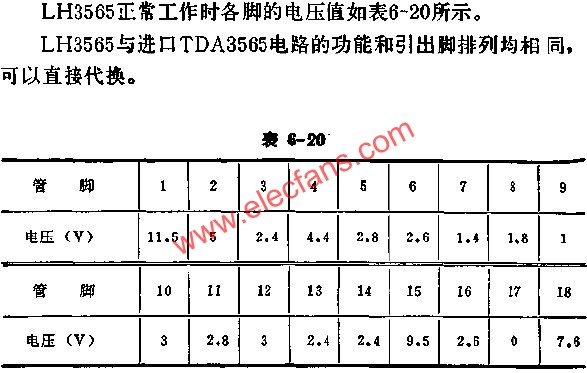

LH3565的应用原理是:视频信号输出经6.5MHZ陷波后送到电路内
