KC580C彩色解码电路的应用电路图讲解 - 电视机电路图

2019/3/21 20:03:17;
来源：唯样商城 作者：华仔 浏览：232

标签：

摘要： KC580C是典型的单片机式NTSC制彩色信号解码用双极型线性集成电路.它的主要功能是色信号放大,ACC,ACK,色同步信号选通APC鉴相,压控振荡和色差信号解调等.应用实例如图所示.

KC580C是典型的单片机式NTSC制彩色信号解码用双极型线性集成电路.它的主要功能是色信号放大,ACC,ACK,色同步信号选通APC鉴相,压控振荡和色差信号解调等.应用实例如图所示.


KC580C彩色解码电路的应用电路图 www、elecfans、com

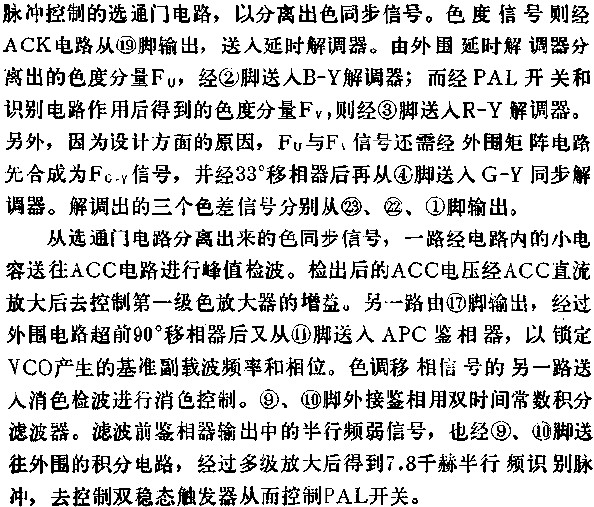

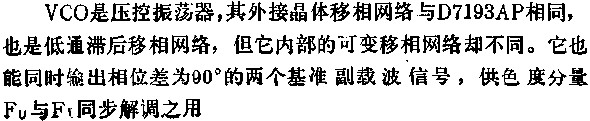

KC580C的应用原理是:彩色全电视信号经带通变压器取出色度和色同步信号,并由15脚送入电路进行放大.色度信号经电路内的两级带通放大器


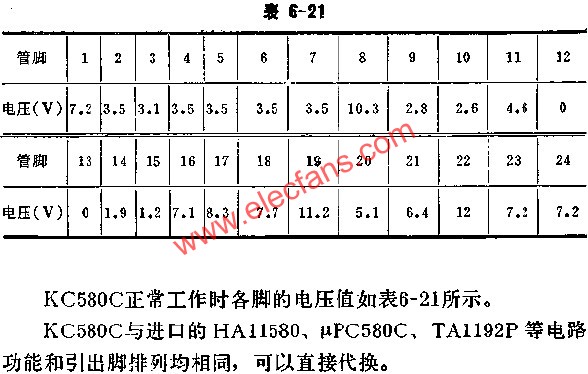

KC580C正常工作时各脚的电压值 www、elecfans、com

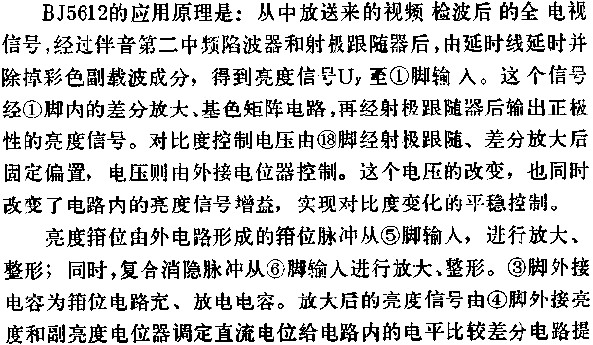

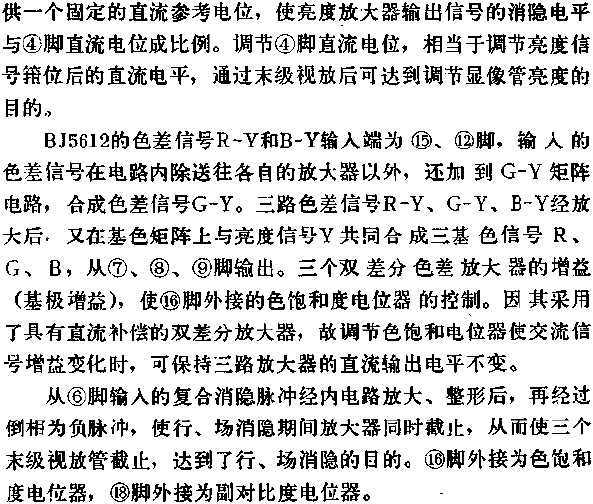

BJ5612是一块包括亮度通道,解码矩阵,箝位电路及行场消隐的视放矩阵.它的主要功能有视频放大,亮度箝位及亮度控制,色差放大及箝位,基色矩阵和消隐等.应用实例如图所示.

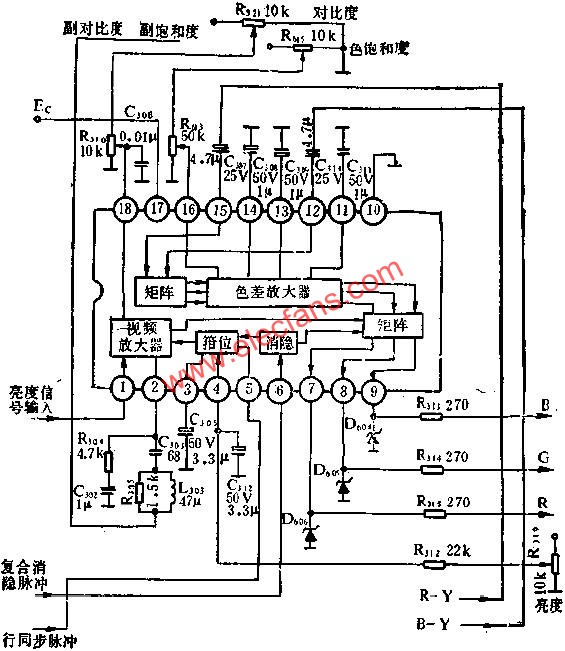

BJ5612方框图和外围电路图 www、elecfans、com

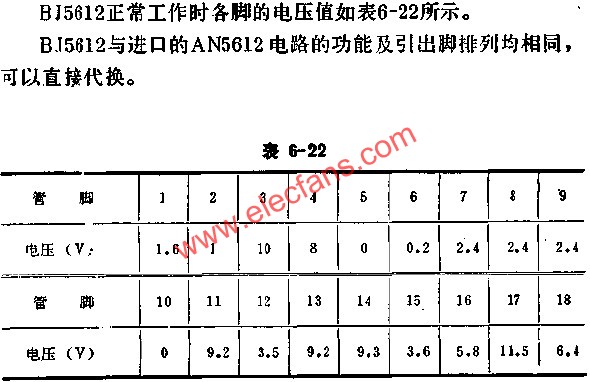

BJ5612正常工作时各脚的电压值 www、elecfans、com
