BJ5250伴音集成电路的应用电路图讲解 - 电视机电路图

2019/3/21 20:03:19;
来源：唯样商城 作者：华仔 浏览：235

标签：

摘要： BJ5250是伴音通道采用的集成电路,它包含了第二伴音中频放大,限幅,鉴频,低频放大和功率放大等伴音电路的全部功能.它提供的最大音频输出功率为2.5W.应用实例如图所示. 唯样商城（www、oneyac、com）是本土元器件目录分销商，采用

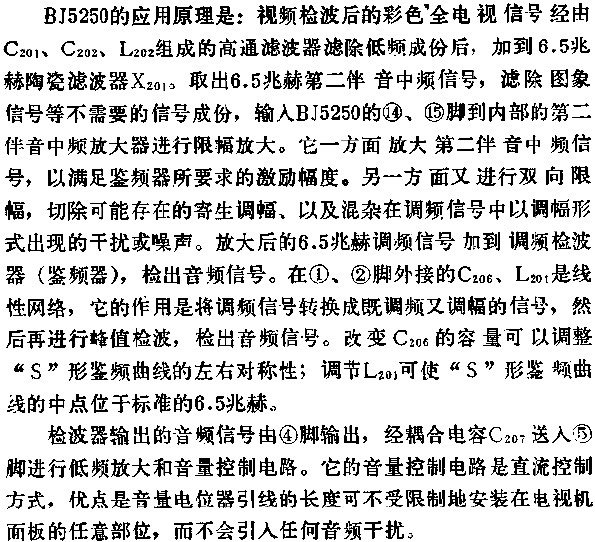

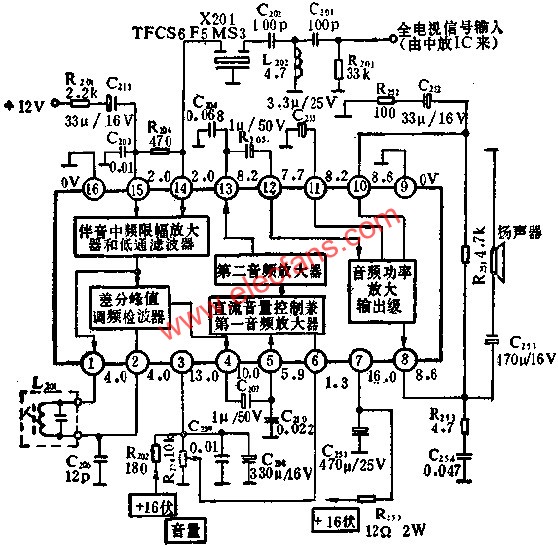

BJ5250是伴音通道采用的集成电路,它包含了第二伴音中频放大,限幅,鉴频,低频放大和功率放大等伴音电路的全部功能.它提供的最大音频输出功率为2.5W.应用实例如图所示.

BJ5250是伴音通道采用的集成电路,它包含了第二伴音中频放大,限幅,鉴频,低频放大和功率放大等伴音电路的全部功能.它提供的最大音频输出功率为2.5W.应用实例如图所示.

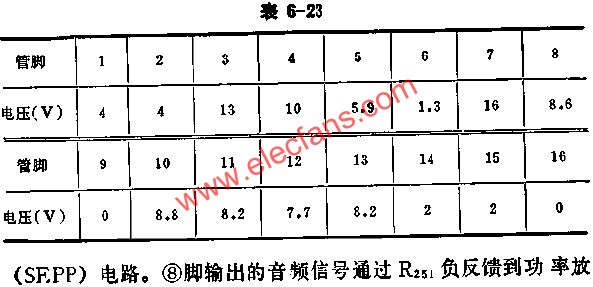

BJ5250正常工作时各脚的电压值 www、elecfans、com

D2611是一块单列低频放大电路,在外加直流16V电源时(喇叭阻抗为8欧),可使伴音输出不失真功率达到1.5瓦.而输入阻抗高达45K~2M.实用实例如图所示.

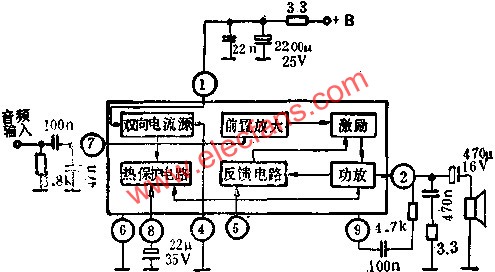

D2611内部方框图和外围电路图 www、elecfans、com

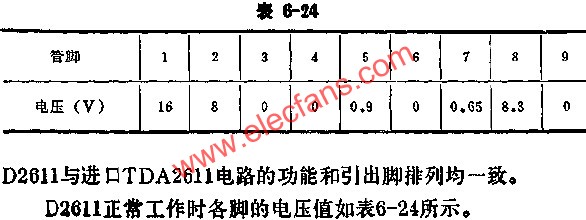

D2611正常工作时各脚的电压值 www、elecfans、com
