D4265伴音电路的应用电路图讲解 - 电视机电路图

2019/3/21 20:03:21;
来源：唯样商城 作者：华仔 浏览：351

标签：

摘要： D4265是伴音低放集成电路,它主要完成伴音前置放大,音频激励放大,功率放大等工作,具有外转元件少,对电源电压适应范围宽等特点,并有过压,过流保护功能.应用实例如图所示.

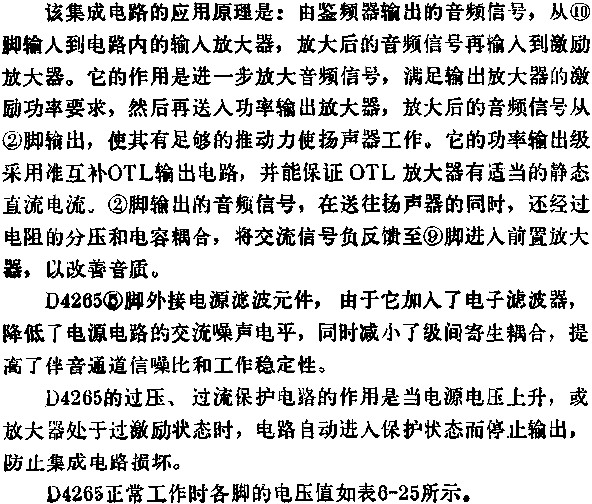

D4265是伴音低放集成电路,它主要完成伴音前置放大,音频激励放大,功率放大等工作,具有外转元件少,对电源电压适应范围宽等特点,并有过压,过流保护功能.应用实例如图所示.


电路图

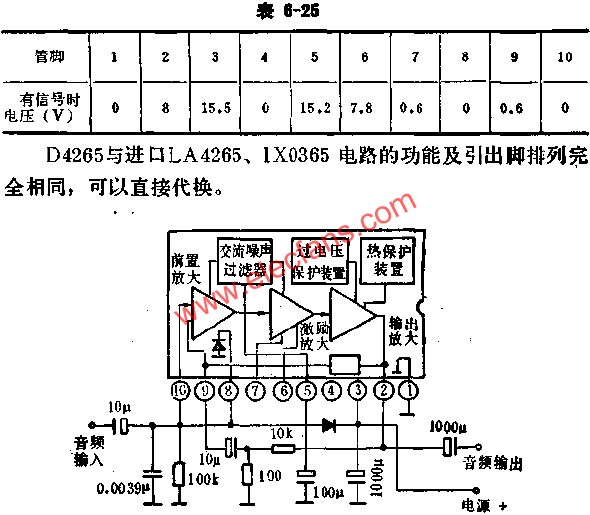

D4265方框图及外围电路图 www、elecfans、com

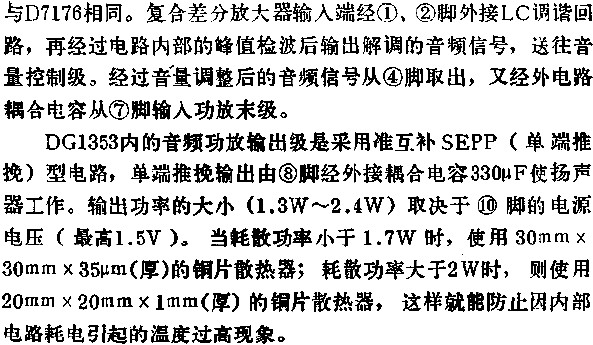

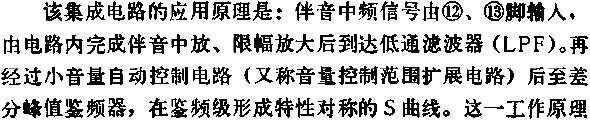

DG1353是包括音频输出级的单片式电视伴音通道集成电路.它的功能有三级伴音限幅中放,低通滤波,小音量控制,差分峰值调频检波,直流音量控制,音频前置放大和纹波滤除,音频功放输出等.直流音量控制范围可达80DB以上,并带有接地散热片(TAB).应用实例如图所示.

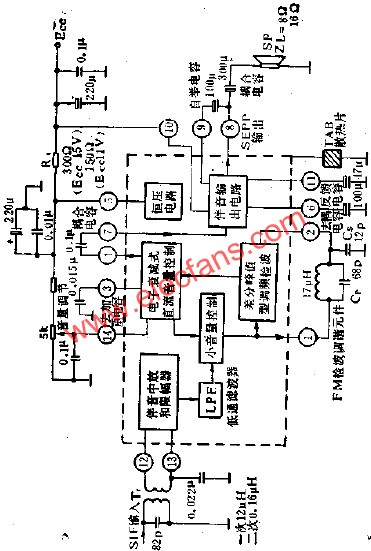

DG1353C方框图和外围电路图 www、elecfans、com

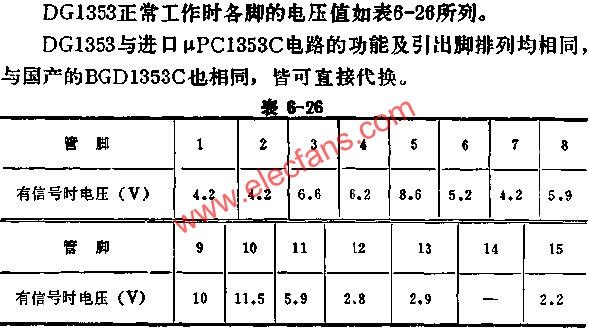

DG1353正常工作时各脚的电压值 www、elecfans、com
