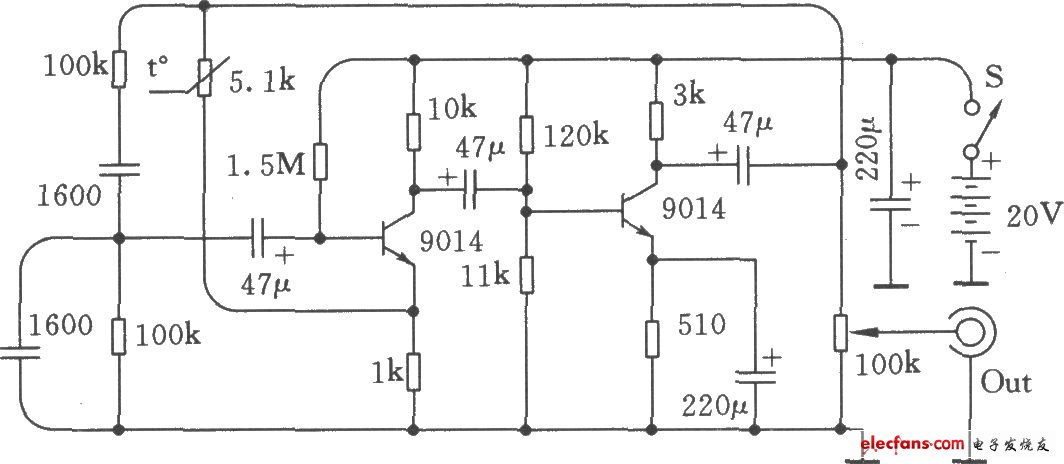

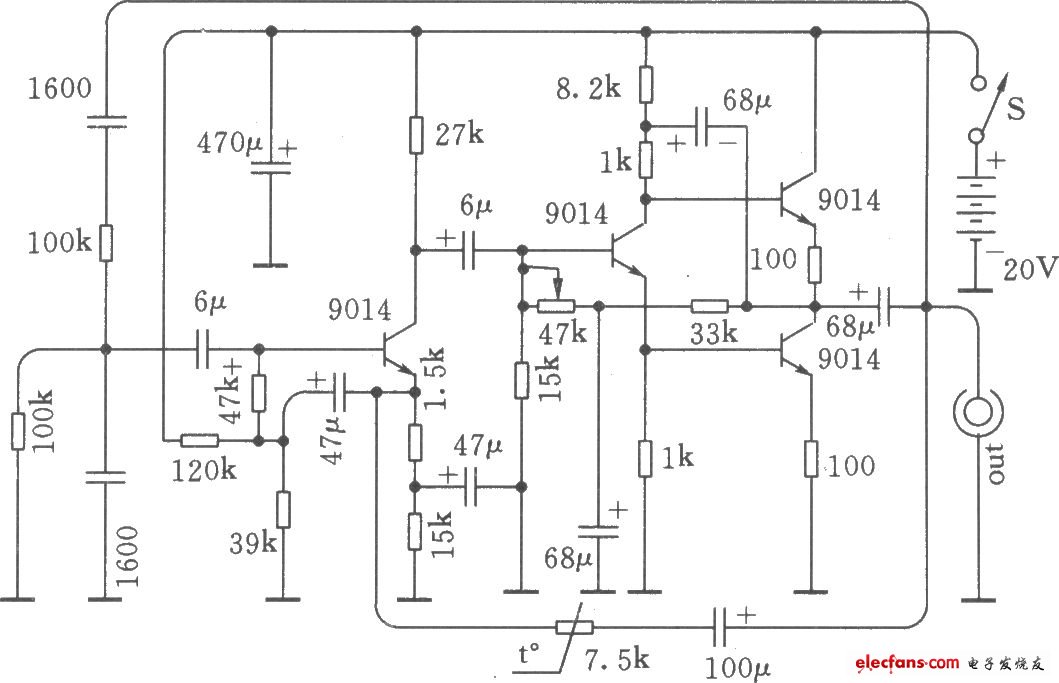

这里介绍的两个电路，性能都很好，适合自己动手制作。图中的两只100kΩ的电阻和两只1600pF的电容决定了RC串并联选频电路的振荡频率，计算公式为f=1÷(6.28&TImes;R&TImes;C)。图中RC电路选定的频率为l000Hz。有一点要留意，串并联网络里上下两只电阻和电容的数值必须相同。文氏桥低频信号发生器原理图:

-电子元器件采购网（www、oneyac、com）是本土元器件目录分销商，采用“小批量、现货、样品”销售模式，致力于满足客户多型号、高质量、快 速交付的采购需求。自建高效智能仓储，拥有自营库存超50,000种，提供一站式正品现货采购、个性化解决方案、选项替代等多元 化服务。

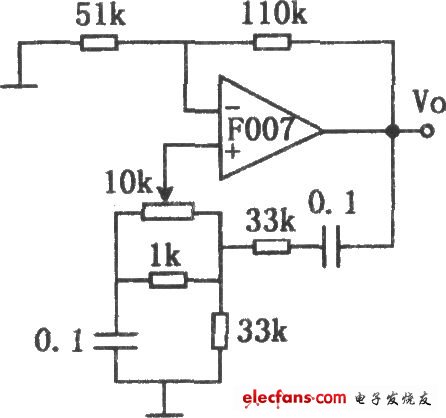

该电路一方面可避免在～般振荡电路中必须采用较贵的电感线圈的问题。另一方面又可避免一般的文氏桥式振荡器要用双联电位器调节频率的问题。它只用一个电位器调节频率，因此成本较低。F007构成的文氏振荡器电路:
