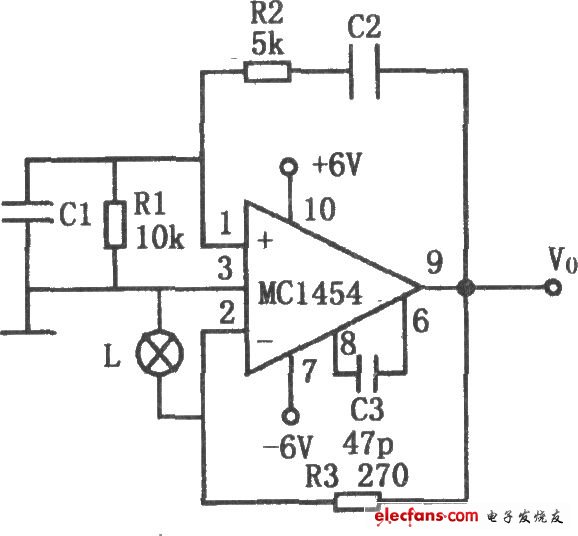

该电路的特点是，在驱动低阻抗负载和大容性负载时，失真小。电路中使用的运算放大器可以驱动8～10Ω的负载，在10Ω负载上可以提供2～4V峰峰值的输出电压，频率从1Hz到100kHz，失真度小于0.5％。自动增益控制是由灯泡L实现，因为灯泡的电阻随输出电压的变化而变化。电阻R3构成负反馈回路，以确定输出信号幅度。电容C1和C2、电阻R1和R2构成正反馈。如果电阻R1和放大器的输入阻抗相等，R2=R1/2，C1=C2，则振荡频率为：f0=1/2πR1C1。MC1454构成的文氏电桥振荡器电路：

-电子元器件采购网（www、oneyac、com）是本土元器件目录分销商，采用“小批量、现货、样品”销售模式，致力于满足客户多型号、高质量、快 速交付的采购需求。自建高效智能仓储，拥有自营库存超50,000种，提供一站式正品现货采购、个性化解决方案、选项替代等多元 化服务。

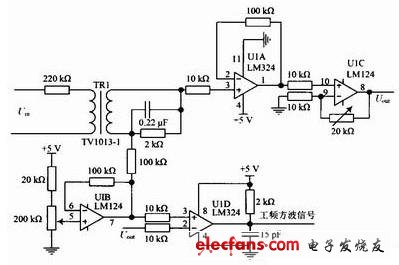

设计中采用2 mA/2 mA电流型互感器TV1013-1，采样电阻为220 kΩ，最大可测电压有效值为440 V;调节滑动变阻器大小，通过信号滤波、电压抬升、功率放大将待测信号转化为0～5 V的电压信号Uout，作为A/D芯片的输入信号;同时采用过零比较法使Uout与抬升零点比较产生工频方波信号，作为锁相环电路的输入信号。电压调理电路:
